1. 项目背景

辽宁某集团位于沈阳商圈的核心位置-中街。以女性快时尚商品为主题，以韩尚中心、智慧商城为创新，以情景卖场为特色，打造以都市时尚生活方式体验中心为模式的快时尚主题智慧商城。项目总建筑面积10万平方米，规划地上六层，地下二层。B2层为机动停车场；B1层主营小百货、饰品、牛仔、箱包等；地上1至2层为各快时尚女装经营区；3层为鞋区及儿童、母婴区；4至5层为韩尚中心，主营韩国服饰、化妆品、家居用品等；6层为美食广场。

该集团推行O2O营销模式，信息化系统包括：线下零售系统、线上电商系统、网上支付系统，财务核算系统，为了实现线上线下系统互动、财务核算一体化，需要对各系统进行数据集成、系统对接。

本次集成项目将异构的业务系统进行数据的整合，包括待建的B2C、OMS、CRM等系统。将各个系统的共享数据进行打通，实现业务系统间的数据整合，按业务执行过程自动进行数据传递。

2. 项目介绍

2.1 建设目标

本项目采用AEAI ESB应用集成平台作为统一的集成平台，以面向服务的方式实现异构、分布式系统之间集成共享、互联互通，作为SOA架构的信息传输龙骨，为SOA提供了一种连通性的基础架构，用以连接SOA中的服务。基于开放的标准消息总线，用于通过标准的适配器和接口，来提供各程序和组件之间的互操作功能，采用统一集成平台来实现以下目标：

1. 连接现有各孤立应用系统，让他们之间相互弥补；

2. 复用现有的IT资产，提高投资回报率；

3. 灵活应对务需求的不断更新、变化，应用系统之间的服务集成逻辑要能够快速调整；

4. 提高应用系统集成工作效率，降低异构系统集成风险；

5. 提高数据下发、上报、汇总等数据操做的实时性。

2.2 系统架构

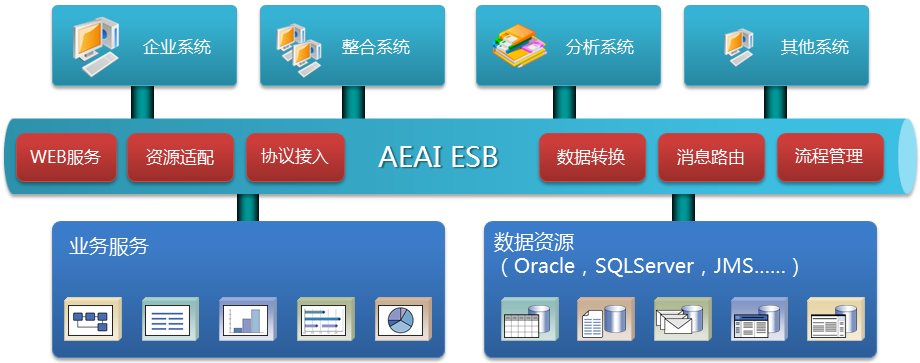

此集团ESB集成项目基于数通畅联的AEAI ESB应用集成平台来实现，AEAI ESB架构如下图所示：

AEAI ESB应用集成平台综合了Web服务、资源适配、数据转换、信息路由等技术，采用“总线”拓扑结构，为企业实现松耦合的面向服务架构提供了坚实基础。通过AEAI ESB，能够提供基于SOA的应用集成的现实解决方案。

基于AEAI ESB的产品，此项目统一集成平台的整体集成架构如下图所示：

本项目中主要涉及到线下零售系统（长益商友）、线上电商系统（管易）、财务系统（金蝶K3）的对接。

2.3 功能架构

在这里我们把该集团需集成的部分分为三类：线上线下集成、ERP与财务系统集成、SNS与B2C集成。

2.3.1 线上线下集成

线上与线下集成主要是针对线下零售系统（长益商友）与线上电商系统（管易）相关功能的对接，具体包括商品集成、库存集成、会员集成、销售集成，功能架构如下图所示：

◆商品集成

商品数据统一在长益ERP系统维护，为避免从重复录入，直接传输至管易OMS系统，实现方式为长益在商品新增、更新时候，来触发调用AEAI ESB的Web服务接口，管易OMS提供商品数据接收接口，ESB负责数据转换，调用管易OMS的商品数据接收接口，完成商品数据同步。

◆库存集成

库存集成主要是库存数据入口在长益ERP系统，货品在ERP的总仓入库后，要进行库存分配，需要把电商的库存数据同步至管易WMS。如果线下商品库存不足，线上的商品还有盈余，可以把线上的库存商品调拨至线下来卖，在晚上12点之后才能调拨线上的货品到线下，而且不能是热销货品、调拨的数据尽量要远小于实际库存。如果线上商品库存不足，线下的商品还有盈余，可以把线下的库存商品调拨至线上来卖，线上可以任何时候调拨线下库存至线上，而且调拨单需要做单子时候要先搬货，再确认调拨单据。

AEAI ESB根据上述情况负责数据转换，根据不同业务情况调用管易WMS的库存数据接收接口和库存记录减少或增加的单据接口，完成库存数据调拨业务。

◆会员集成

会员集成主要包括线下储值卡线上充值、APP支付或退货、会员基础数据同步的需求。线上对应的是人（或者是对应的钱），线下对应的货，线下储值卡可以拿到线上，在线上的系统中进行充值，调用线下CRM系统接口对线下储值卡进行扣款。在线上系统操作充值时候，如果交易失败，AEAI ESB要实现自动冲正补偿，在管易系统上要有提醒回显机制。

如果采用APP在线下POS进行支付或者退款，都需要对线上的会员金额信息（电子卷、储值卡、积分等）扣款或者返款。线上会员注册或者变更的时候要把会员信息同步至线下，因为在线下要对会员消费记录进行统计。

◆销售集成

在长益ERP系统进行销售业务日结算，把线上OMS里的销售数据同步至线下ERP。线上管易OMS换货（一退一换的单据），退货（退货单据），需要从线上同步至线下ERP。商品价格是在线下ERP统一维护管理的，如果商品销售价格进行了调整需要同步至线上OMS系统。

2.3.2 ERP与财务集成

ERP与财务集成主要是对线下零售系统（长益商友）跟财务系统（金蝶K3）的凭证对接，这个集成点的主要内容是通过AEAI ESB将长益的商友系统中业务单据以凭证方式导入金蝶K3财务软件。

对接过程中，对凭证涉及的基础数据（核算项目），金蝶K3财务供应提供中间表和存储过程，通过AEAI ESB把凭证涉及的基础数据导入至中间件表，然后再调用对应的存储过程把中间表中的数据转存至实际核算项目数据表中。

ESB每天（24:00）定时读取ERP提供的视图，查询财务凭证相关数据，分析查询数据，抽取财务分录相关联的核算项目，将凭证头信息、分录、关联表信息同步至K3数据库。

2.3.3 SNS跟B2C集成

这里主要是B2C跟SNS系统的会员与积分实现双向同步，会员采用定时同步，积分实时同步。主要实现为SNS与B2C之间的会员与积分对接以管易B2C为准，用户在SNS与B2C中手机号是唯一验证。SNS系统实时将变化（新增或更新）的会员信息导入B2C进行同步；B2C系统5分钟之内变化（新增或更新）的会员信息导入SNS进行同步；在爱尚APP用户做某个操作时触发积分由SNS向B2C同步；在爱尚APP查询或使用积分时需要将B2C上的积分信息导入SNS。

3. 项目特点

1.基于AEAI ESB应用集成平台产品进行系统集成，使平台稳定、高效的运行。

2. 整合不同厂商的线上线下产品，穿联起来的数据提高了工作效率。

3. 平台操作简单，易于学习掌握，具有高度的可复制性。

4. 易于应用和扩展，便捷的管理与维护。

4. 业务价值

1. 实现线上线下数据实时同步对接

此集团线上与线下数据实时同步，通过业务集成保证了线上商品、订单与线下库存、财务等ERP系统的实时对接，保证工作人员对产品信息情况进行实时的监控与把握。

2. 技术先进，扩展性强，随需应变

系统技术先进，扩展性强，能够满足集团当前和未来发展的需要，并能够平滑升级，对后续新系统的添加能够快速适应，快速集成，实现应用架构平台化、管理系统集成化的要求。

3. 数据准确，交互友好，方便易用

搭建的系统能够实现数据实时同步，有效的减少了各部门员工的工作量，降低了人工成本避免了人工统计的易错性。

5. 项目总结

辽宁某集团集成项目主要是将电商平台的线上与线下ERP，线下ERP与财务进行集成的对接。通过数通畅联核心产品AEAI ESB应用集成平台产品为企业实现数据的同步，方便企业对信息的实时监控与管理。数通畅联基于AEAI ESB构建数据传输的Web服务接口，提供调用WS接口，供各业务系统调用，数据同步的时候先调用ESB提供的WS在由ESB调用线下的WS。具有高灵活性、高可靠性以及可扩展性，为电商平台提供方便易用的管理方式。

        另一方面本次建设对以后该集团信息系统建设的持续性发展起到了关键的作用，建设后的系统可以更好的适应未来的需求变化，并且有效的避免信息化建设的大范围的推倒重来，为集团之后的信息化发展提供了便利，提高了企业的竞争力。
