ESB产品调用场景分析
随着企业服务总线ESB产品功能的逐渐完善，对用户来说，使用时流畅便捷是对产品的基本需求。那么对于数通畅联来说，让用户使用产品时更便捷是产品不断完善的前进方向。在产品功能实现的基础上，提升应是交互越简单越好，丰富场景也可让客户多一种选择。
AEAI ESB作为我们公司的一款核心产品，用于解决各个业务系统之间的异构集成难题。对于服务流程的集成调用在产品中也是一个很重要的功能，为了方便对于产品的整个使用感受更流畅，对于调用功能进行重新调整，对不同类型的服务和流程都可进行调用。现对ESB产品服务接口和集成流程不同场景下的调用功能进行分析总结。
总体概述
本篇文档将对于SMC控制台中的调用场景，整体进行介绍说明，方便后续客户以及公司同事进行调用功能的使用。在使用的过程中，也希望其他人提出意见，从而使调用功能可以更加完善。
1.整体说明
为方便客户减少打开其他调用软件的次数，在SMC控制台内可直接进行接口与流程的调用查看，对于HTTP调用页面和流程调用页面都进行了调整，本篇文档将对于调整后的调用模块功能进行调用操作的说明。
2.场景分析

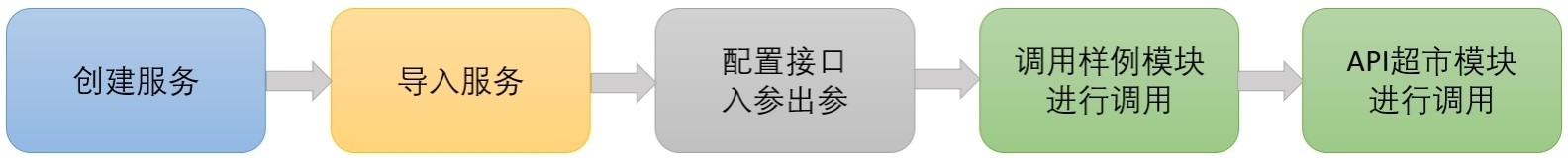

调用功能主要分为两种，一种是服务接口的调用，另一种是流程的调用，而流程的调用又分为集成流程和HTTP流程。对于服务接口调用，主要是主要在API管理的调用模块中，接口若要调用成功，需要进行如下步骤的操作，在后面的文档（服务调用部分）中会详细介绍说明。

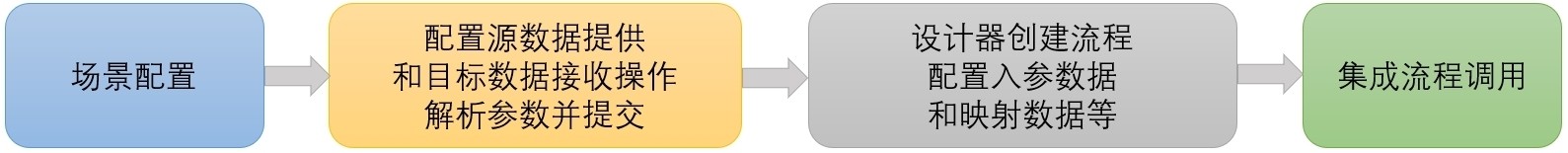

流程调用分为两块，集成流程的调用主要在应用集成模块，流程调用需要对入参进行配置，不同请求类型的入参设置不同，具体的操作在后面文档中（流程调用部分）也会详细介绍说明。

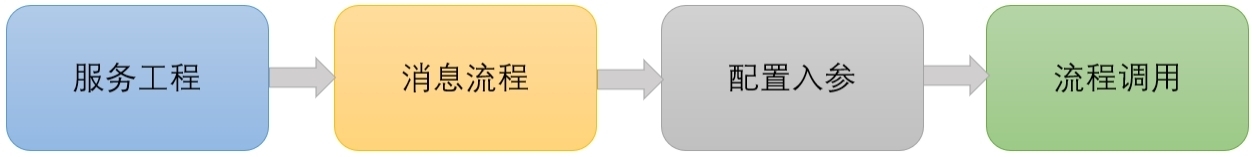

普通HTTP流程的调用可在服务工程中的消息流程进行调用，也需要配置入参。具体调用方式跟集成流程一样。
3.调用说明
服务调用是将程序的执行交给其他的代码段，通常是一个流程或者接口，同时保存必要的信息，从而使被调用段执行完毕后返回到调用点继续执行。当操作系统不允许用户直接操作各种硬件资源时，用户程序只能通过系统调用的方式来请求内核为其服务，间接地使用各种资源。

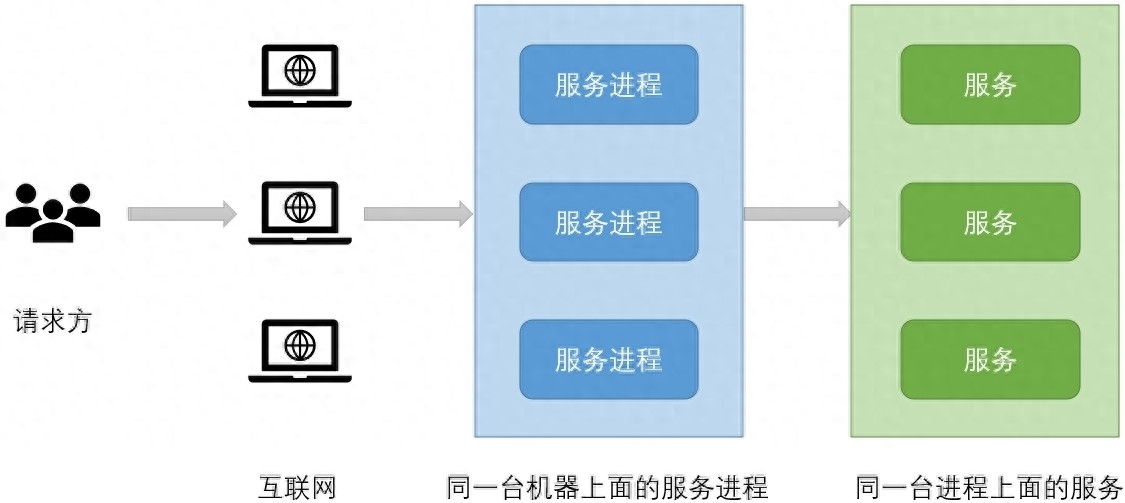

IP地址提供了在互联网上找到这台机器的凭证，协议以及服务端口提供了在这台机器上找到提供服务的进程的凭证，根据IP地址在互联网上查到要访问的服务所在的机器，根据协议和端口查到服务进程，再根据服务名查询到对应的服务，完成服务调用。
当浏览器向Web服务器发出请求时，它向服务器传递了一个数据块，也就是请求信息，HTTP请求信息由以下3部分组成：
1.请求方法URI协议/版本：请求的第一行是“方法URI协议/版本”。
例如：GET/sample.jsp HTTP/1.1。
以上代码中“GET”代表请求方法，“/sample.jsp”表示URI，“HTTP/1.1代表协议和协议的版本。
2.请求头(Request Header)：请求头包含许多有关的客户端环境和请求正文的有用信息。例如，请求头可以声明浏览器所用的语言，请求正文的长度等。
3.请求正文：请求头和请求正文之间是一个空行，这个行非常重要，它表示请求头已经结束，接下来的是请求正文。请求正文中可以包含客户提交的查询字符串信息，如：username=jinqiao&password=1234。
在以上的例子的HTTP请求中，请求的正文只有一行内容。当然，在实际应用中，HTTP请求正文可以包含更多的内容。
服务工程
在服务工程模块是通过设计器创建工程后在SMC管理控制台服务工程模块才可以看到工程列表，点击具体某个工程后会显示当前工程的基本信息、Web服务、消息流程，也可以通过本界面来管理工程。在该模块场景下可以对创建的工程应用中的流程进行调用，并可对服务流程进行启停操作。
1.调用位置

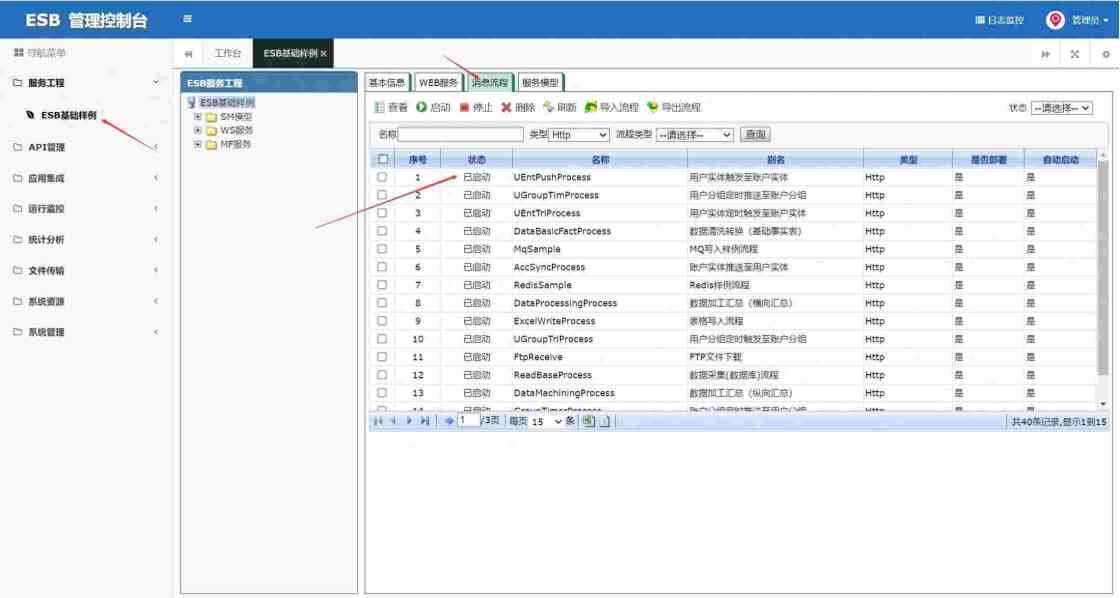

调用位置可在消息流程中调用，选择一个流程就可进行调用。

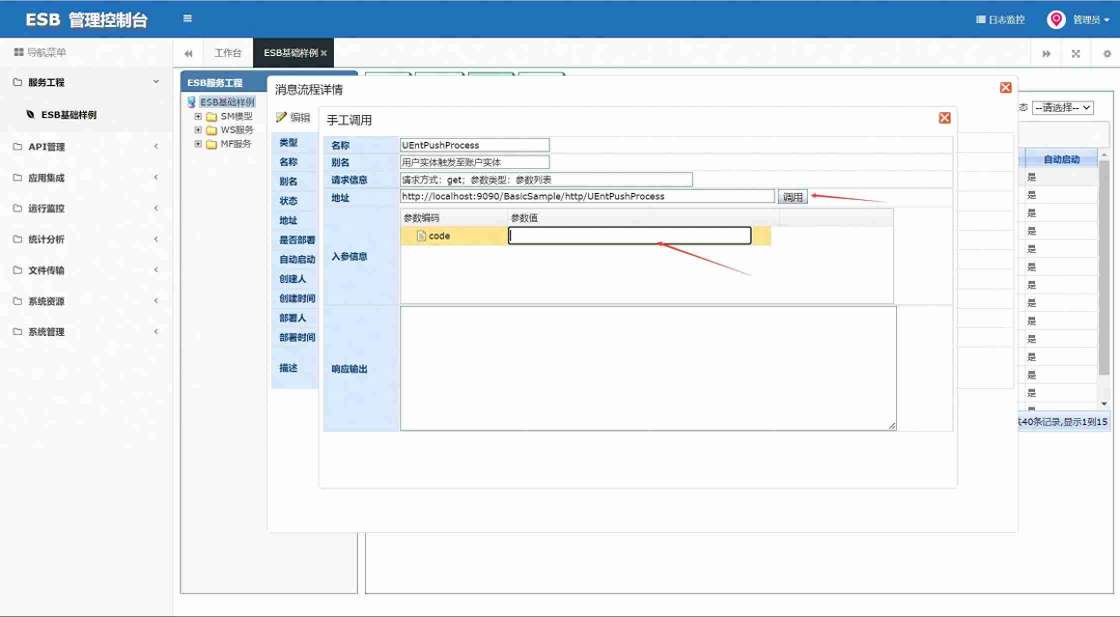

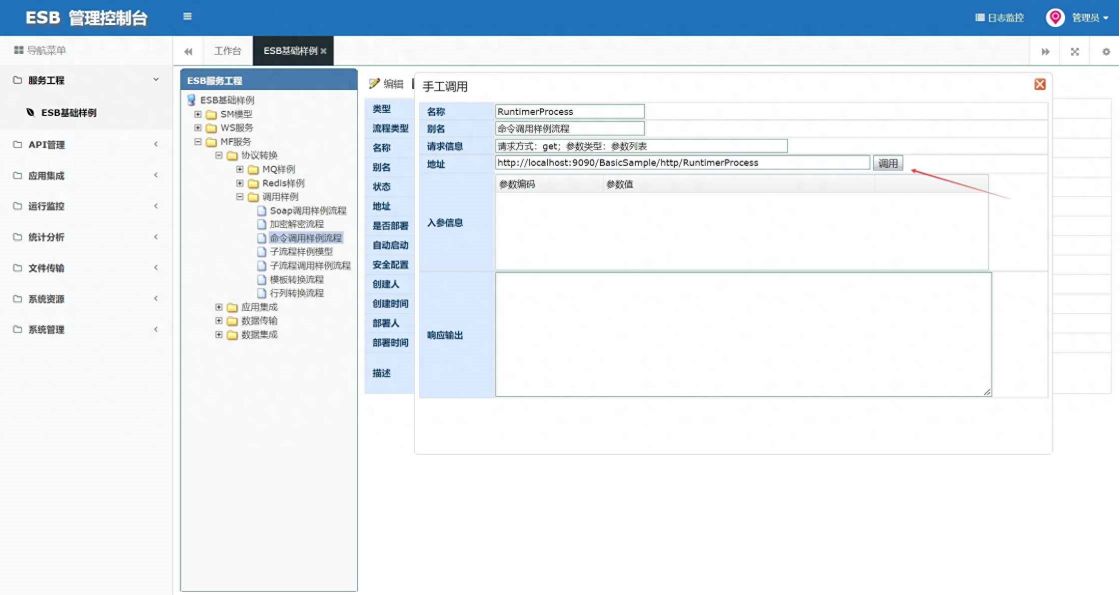

点击“调用”按钮，会弹出一个手工调用的弹窗。
该弹窗可以对调用流程的入参信息进行填写，调用后可查看相应输出的内容。

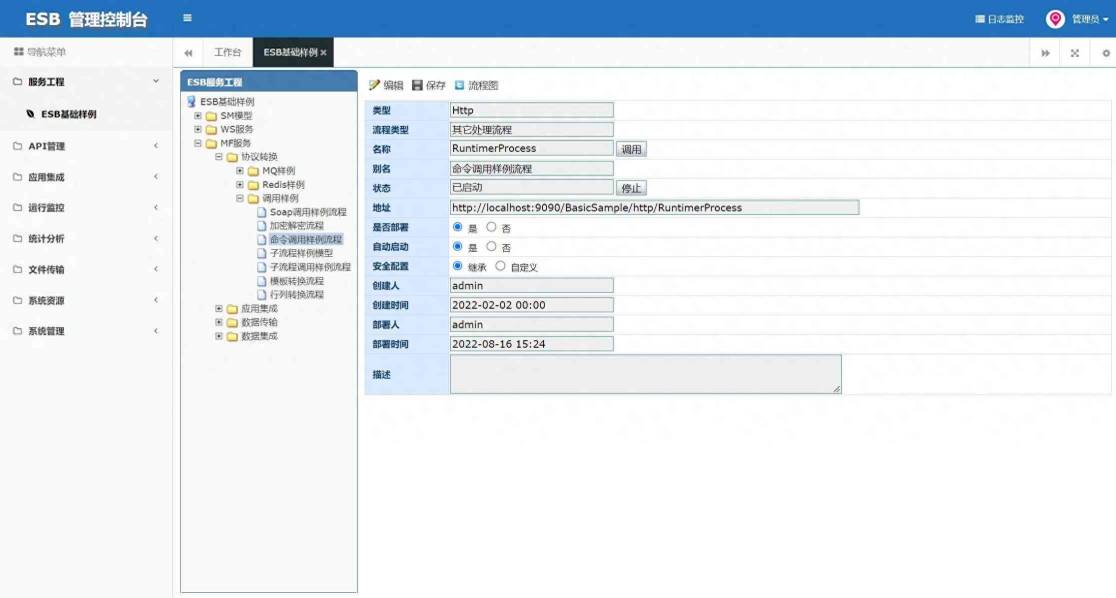

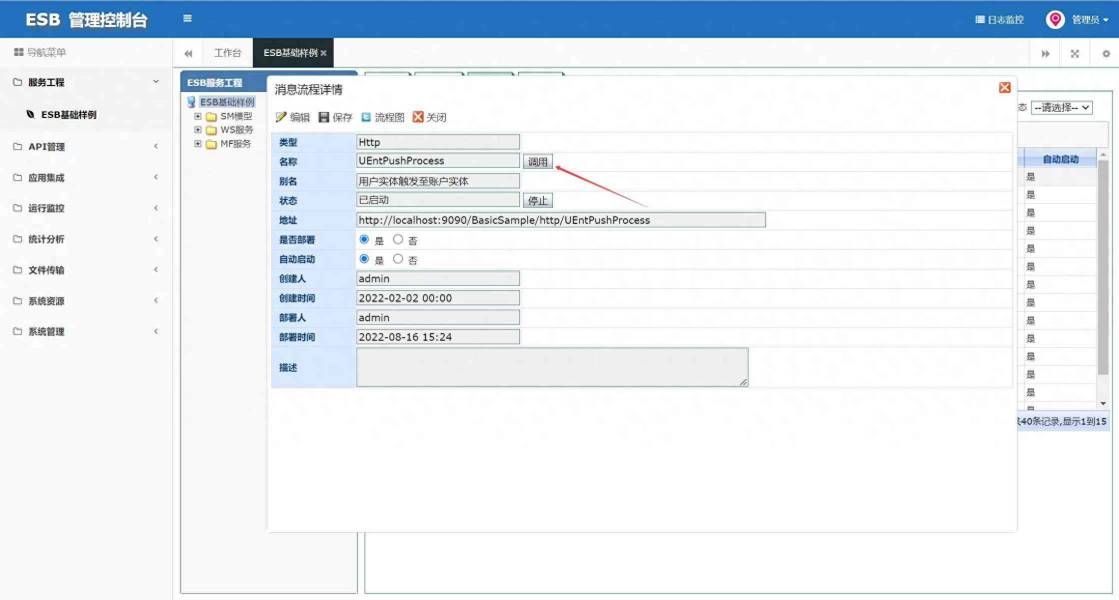

HTTP流程的调用也可以直接选择工程的MF服务下的流程进行直接调用。
点击“调用”按钮会弹出对应流程的手动调用页面，调用后可查看相应输出的内容。
2.调用内容
在服务工程中只可对类型为“Http”的流程进行手动调用，对于所有类型的流程，可以对流程进行“启动”和“停止”。

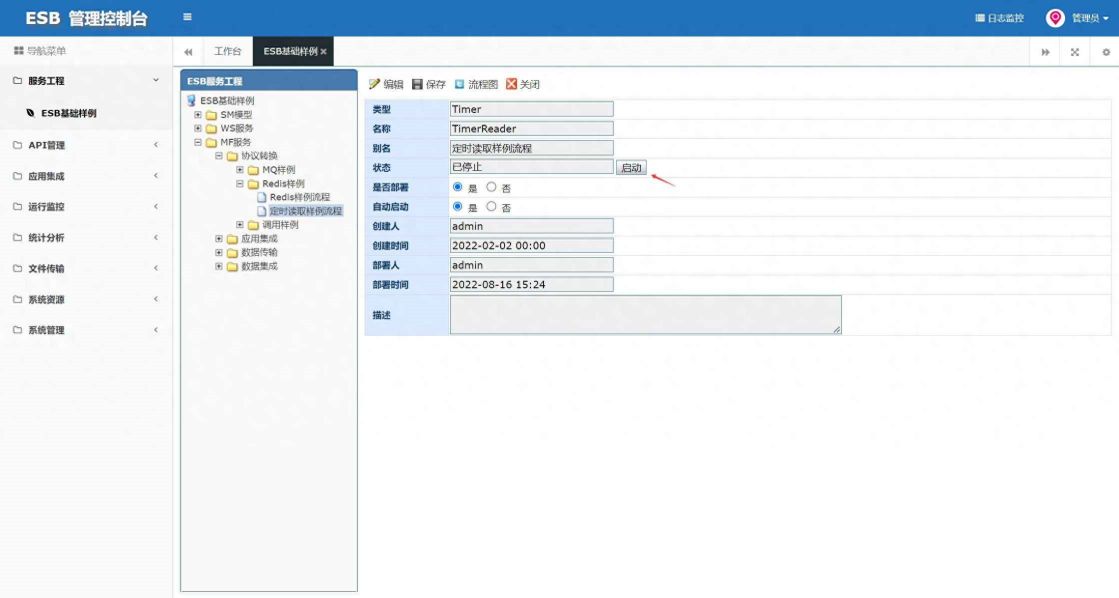

在消息流程下也可对定时流程进行启停。
3.调用结果

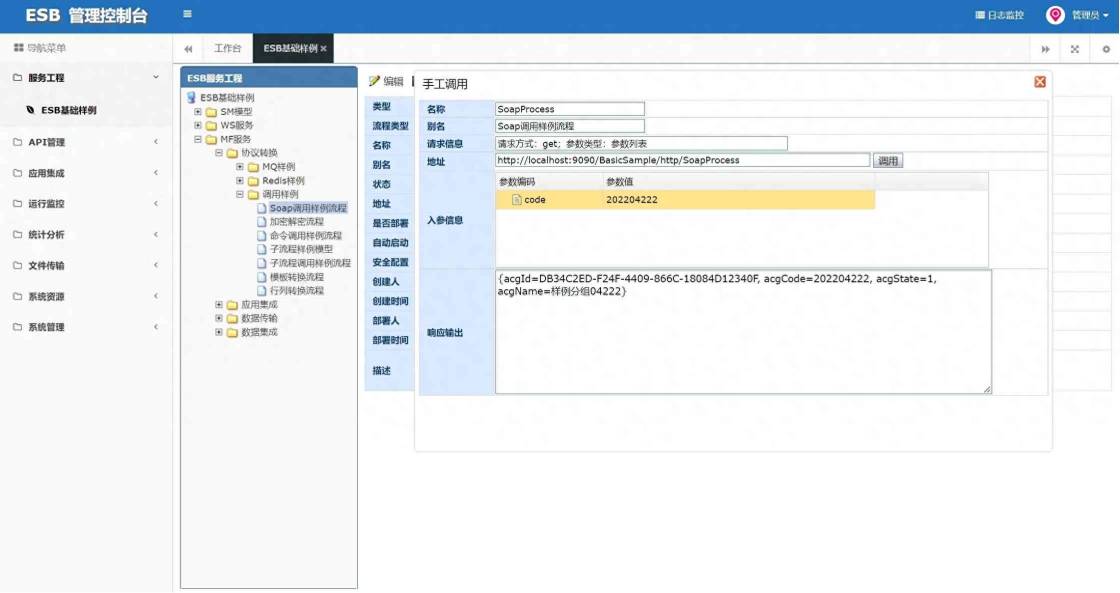

选择一个http流程进行调用，填写入参，并点击调用按钮，展现调用结果如下。
API服务
API服务是在SMC管理控制台的API管理模块下的功能页面，API服务功能主要是对是将各个系统的服务在ESB进行管理的模块，管理的方式包括导入、注册和配置。ESB产品中的服务调用也可对这些服务进行调用，共有四类，分别是导入、注册、代理、配置服务。
1.调用位置
在API服务中，不同服务的调用位置都是在对应服务的接口中，有两个方式进到调用页面。

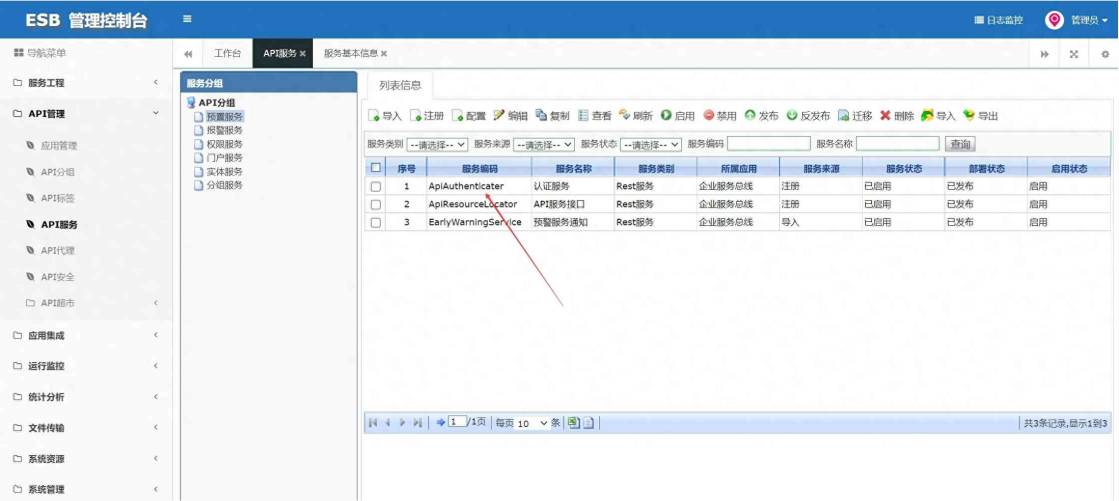

第一种方式，在API服务可先选择一个服务，点击进去。

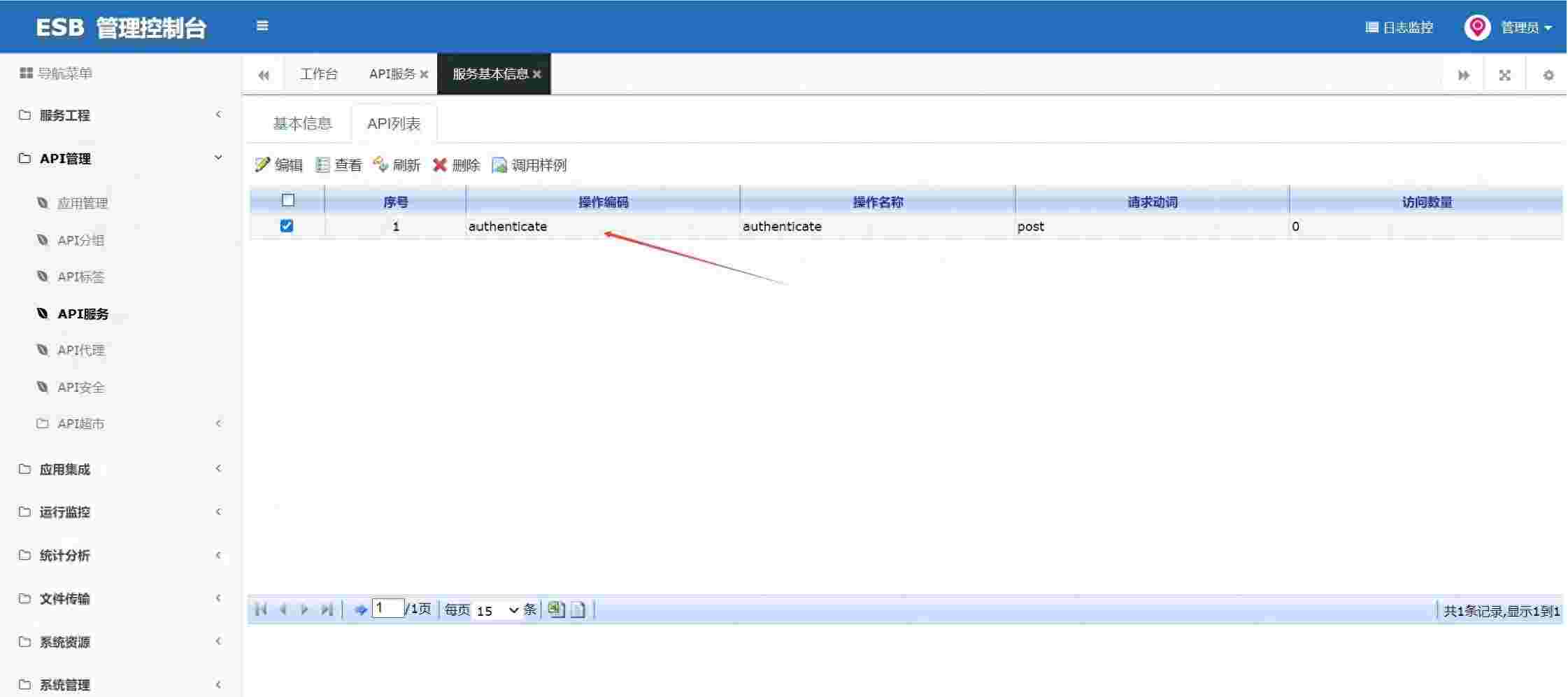

来到服务的API列表页面，选择调用的服务接口，再点击“调用样例”按钮。
可以直接跳转到接口的调用样例页面，该部分有三种调用，分别是HTTP调用、CURL调用、JAVA调用。HTTP调用页面显示接口信息，可以支持调用；CURL调用中CURL是一个利用URL语法规定来传输文件和数据的工具，支持很多协议，如HTTP、FTP、TELNET等，在CURL调用页面中的调用URL的语句就可以直接在服务器中调用。JAVA调用页面，可直接复制JAVA代码，粘贴到开发工具类中调用，也可直接下载工程，把工程放在设计器的workspace文件夹，导入到设计器即可。
第二种方式是可直接双击进入API列表服务接口的基础信息页面。

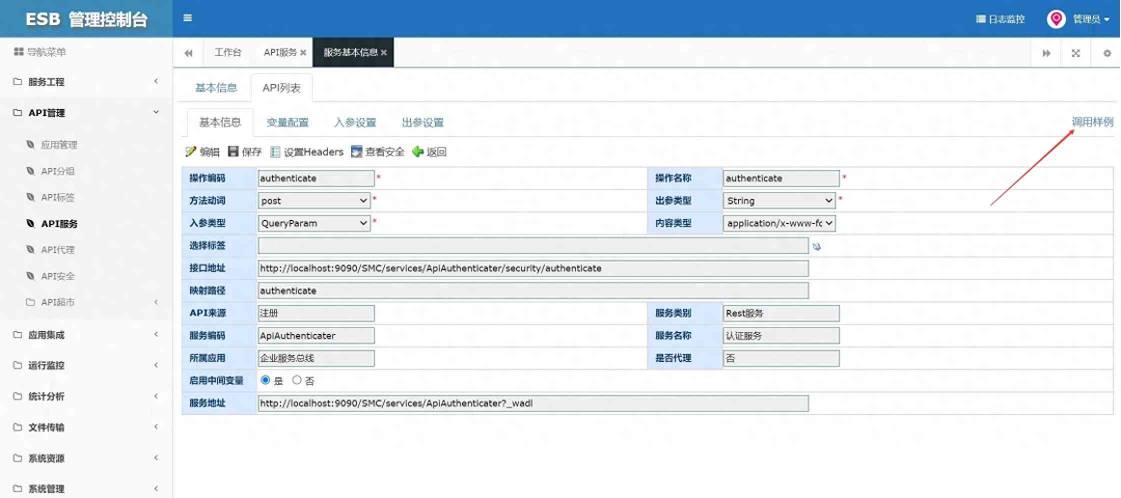

在接口基本信息页面点击右上角的“调用样例”标签按钮，同样可以来到接口调用样例的模块。
2.调用接口

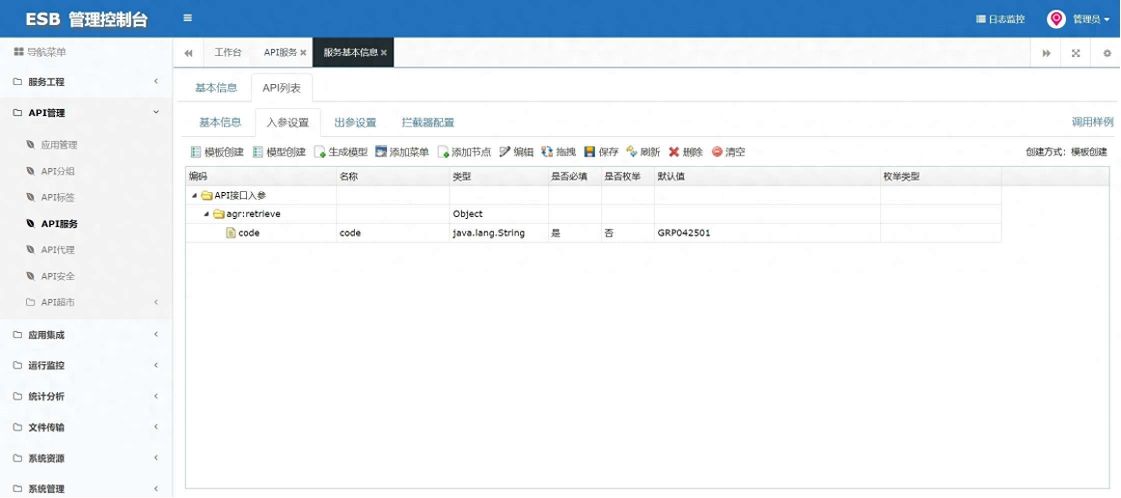

对于想要调用的接口进行入参出参的配置，入参和出参有不同的创建方法，下图为模板创建。

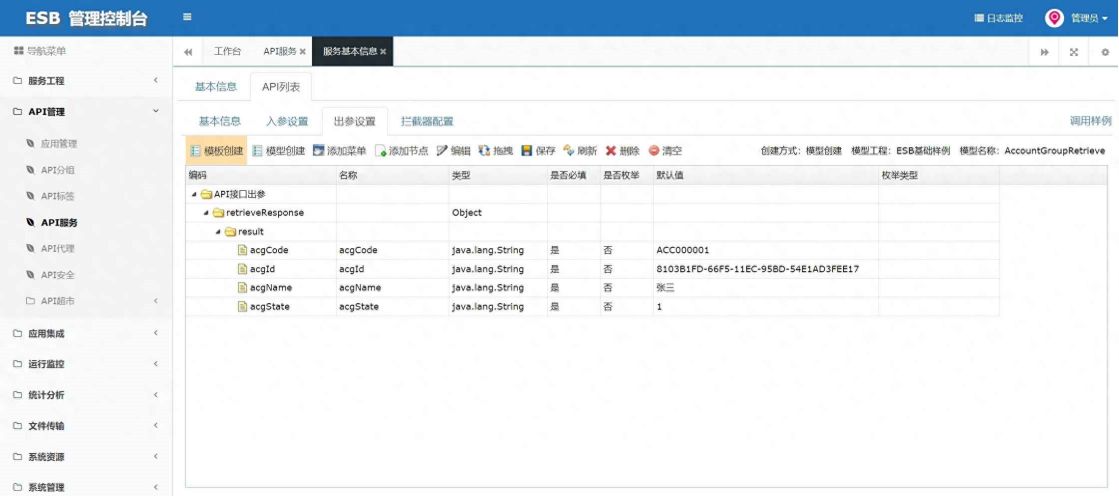

对于该接口的出参，配置的是以模型进行创建的。
3.调用展示

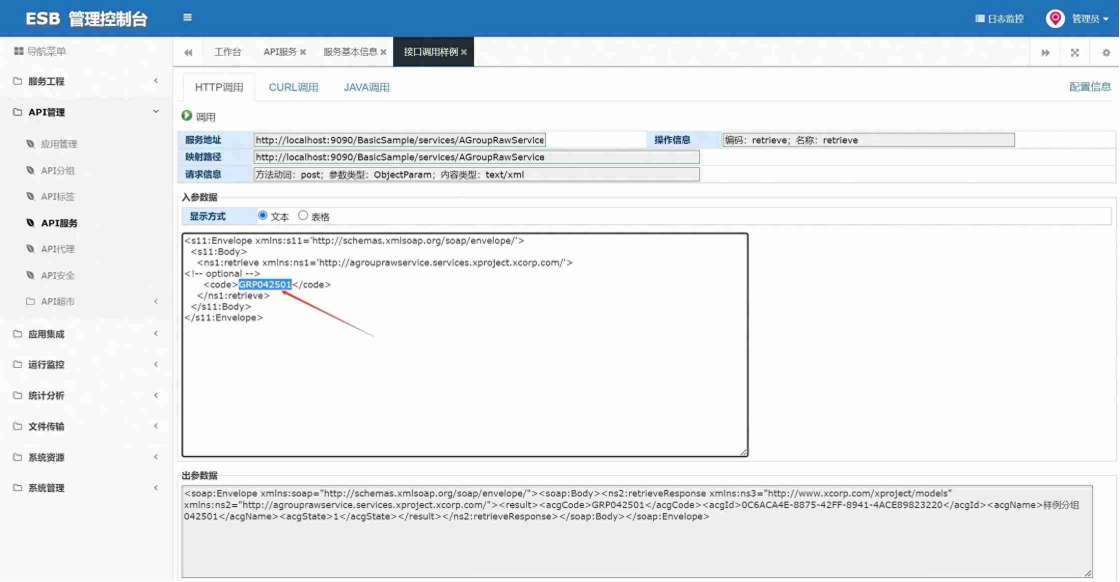

接下来对配置好的接口进行调用展示。以Web服务的服务查单条接口为例，点击接口基本信息页面的“调用样例”，来到调用页面。如果入参显示方式为“文本”，需调整入参数据，再点击“调用”按钮，就可以得到出参信息。

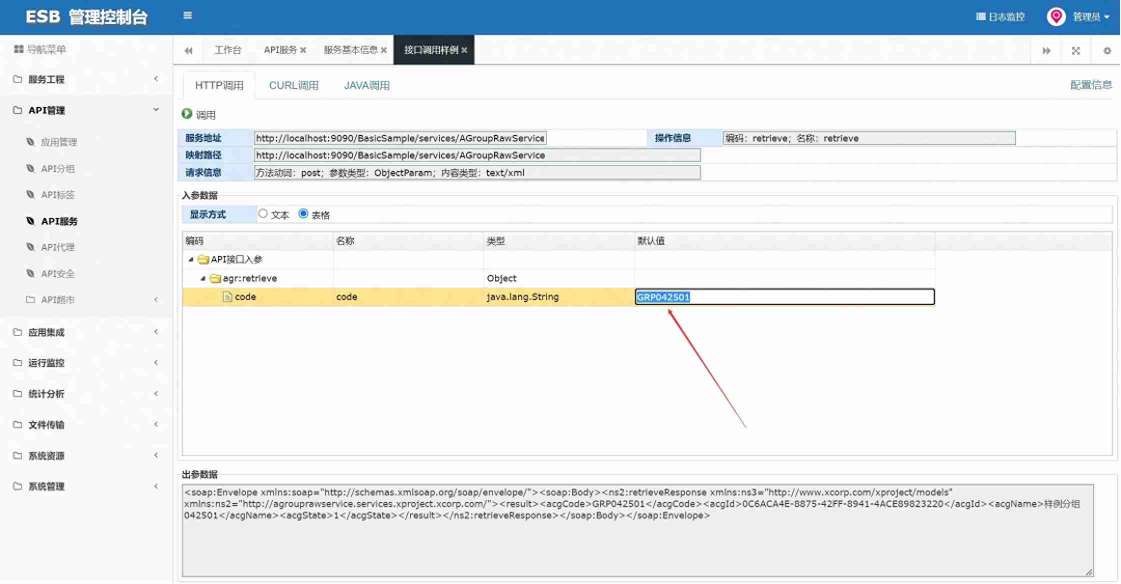

如果入参数据的显示方式为“表格”，则可调整下图入参位置再进行调用。
API超市
API超市同样是在SMC管理控制台的API管理模块下的功能页面，API超市主要是对是将注册到API服务中的每个API接口进行直接的调用。其中，API分组查询，以API分组方式对服务接口进行归类；API应用查询，以应用系统方式对服务接口进行归类；API调用查询，以调用系统方式对服务接口进行归类。
1.调用位置
API超市的调用位置，在详情页面包括HTTP调用、CURL调用以及JAVA调用的三种调用方式。

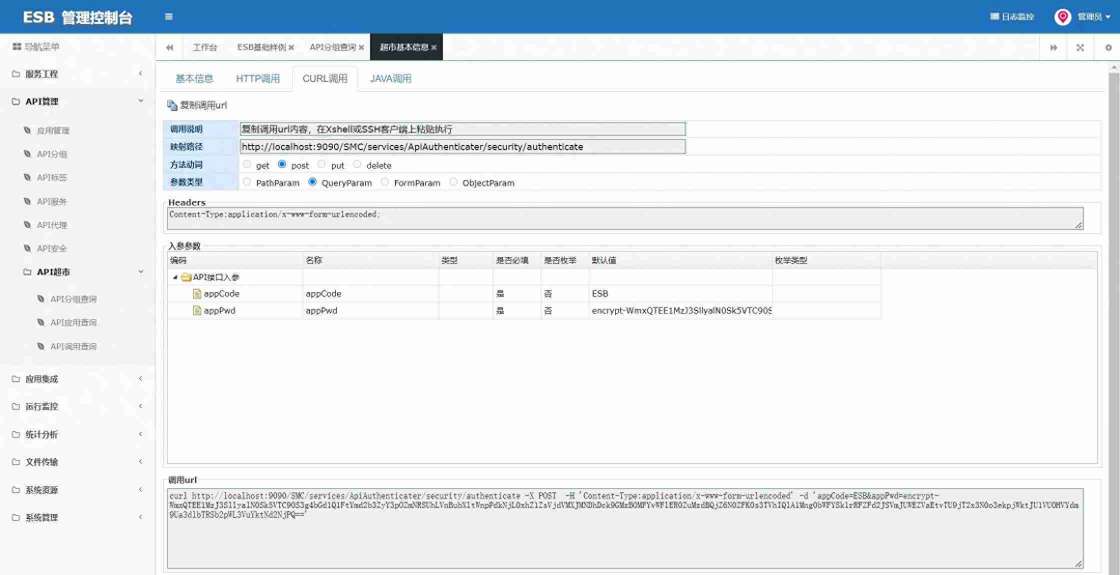

CURL调用页面，显示接口信息，支持调用：

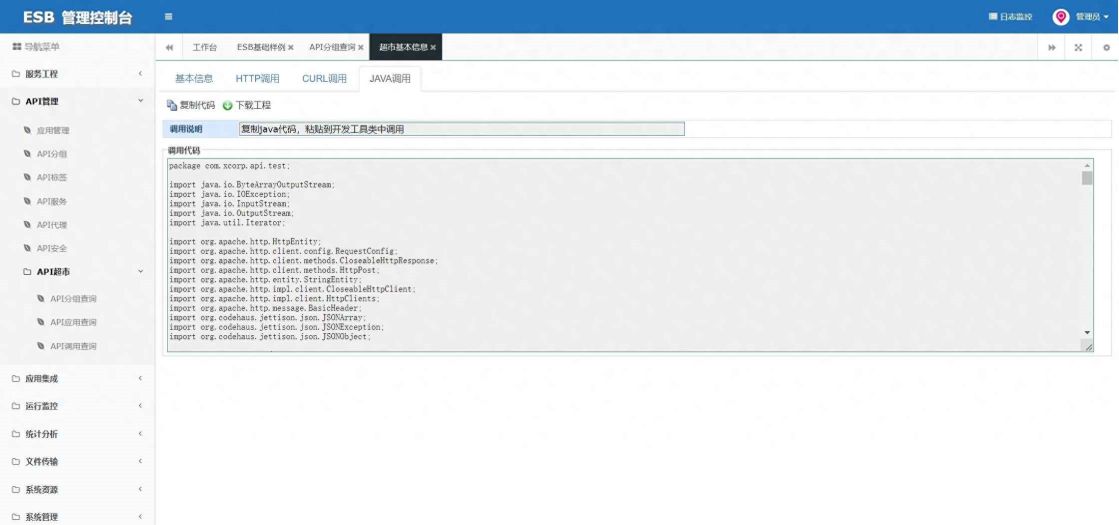

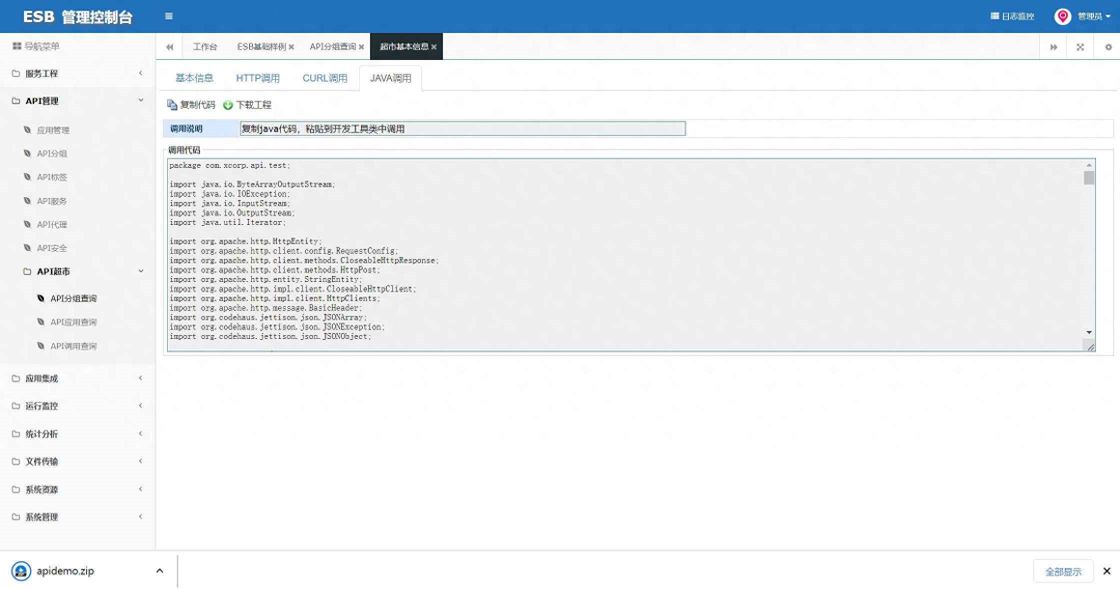

JAVA调用页面，显示代码信息，支持复制代码、下载工程、调用：
2.接口配置

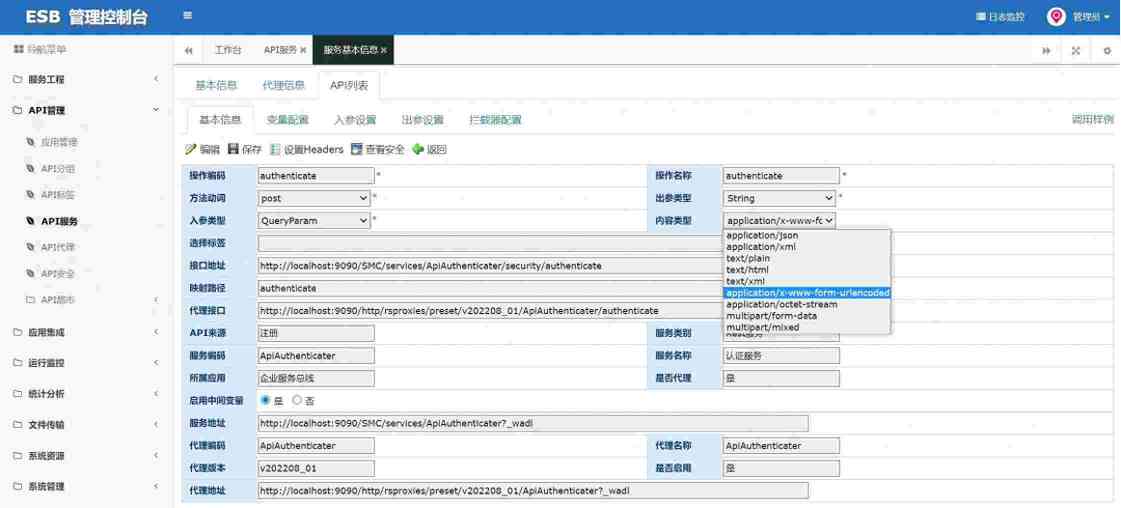

对于想要调用的接口进行入参出参的配置，这里以预置服务中的认证服务为例。该服务下只有一个服务接口，是用来获取tokenId的。该接口入参类型为QueryParam，出参类型为String。

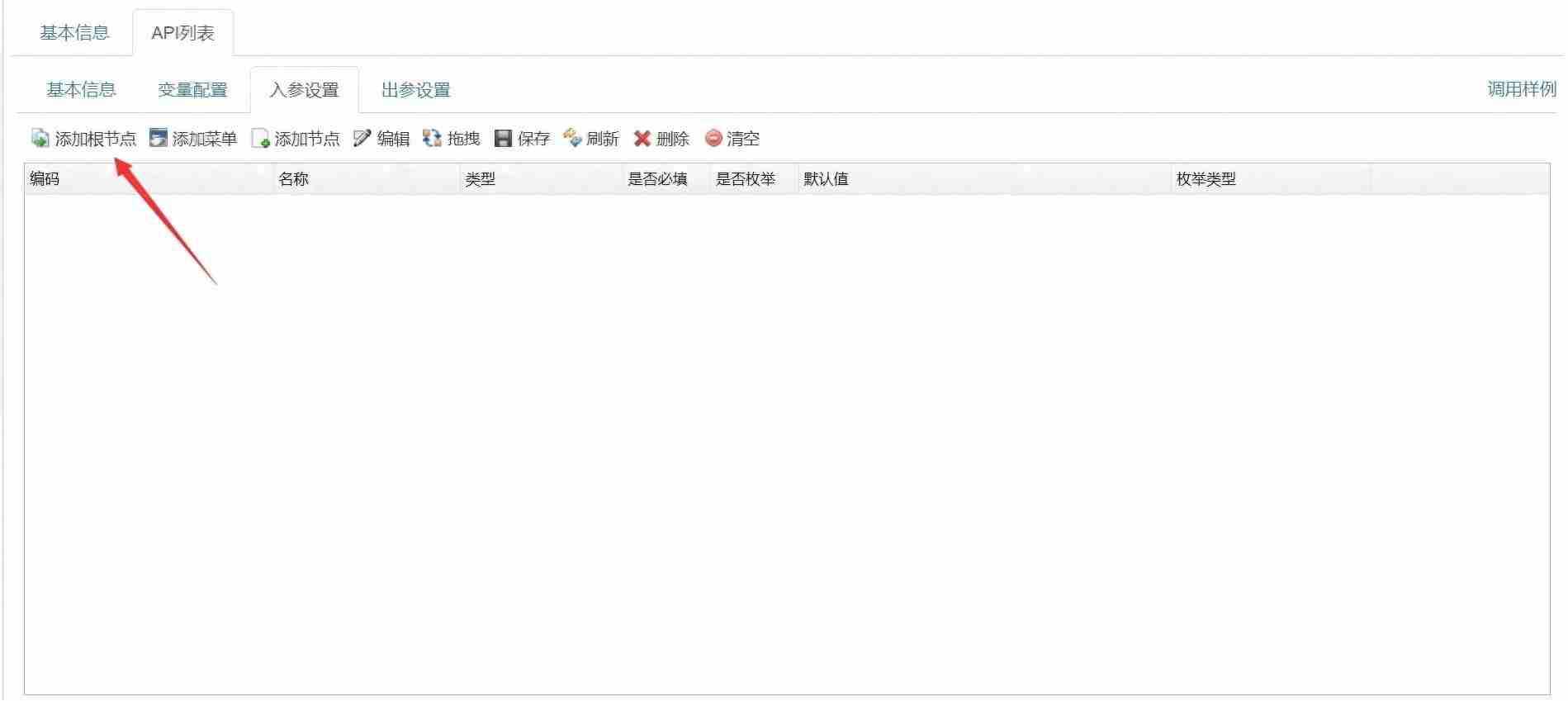

那对应入参设置页面需要进行“添加根节点”如下。

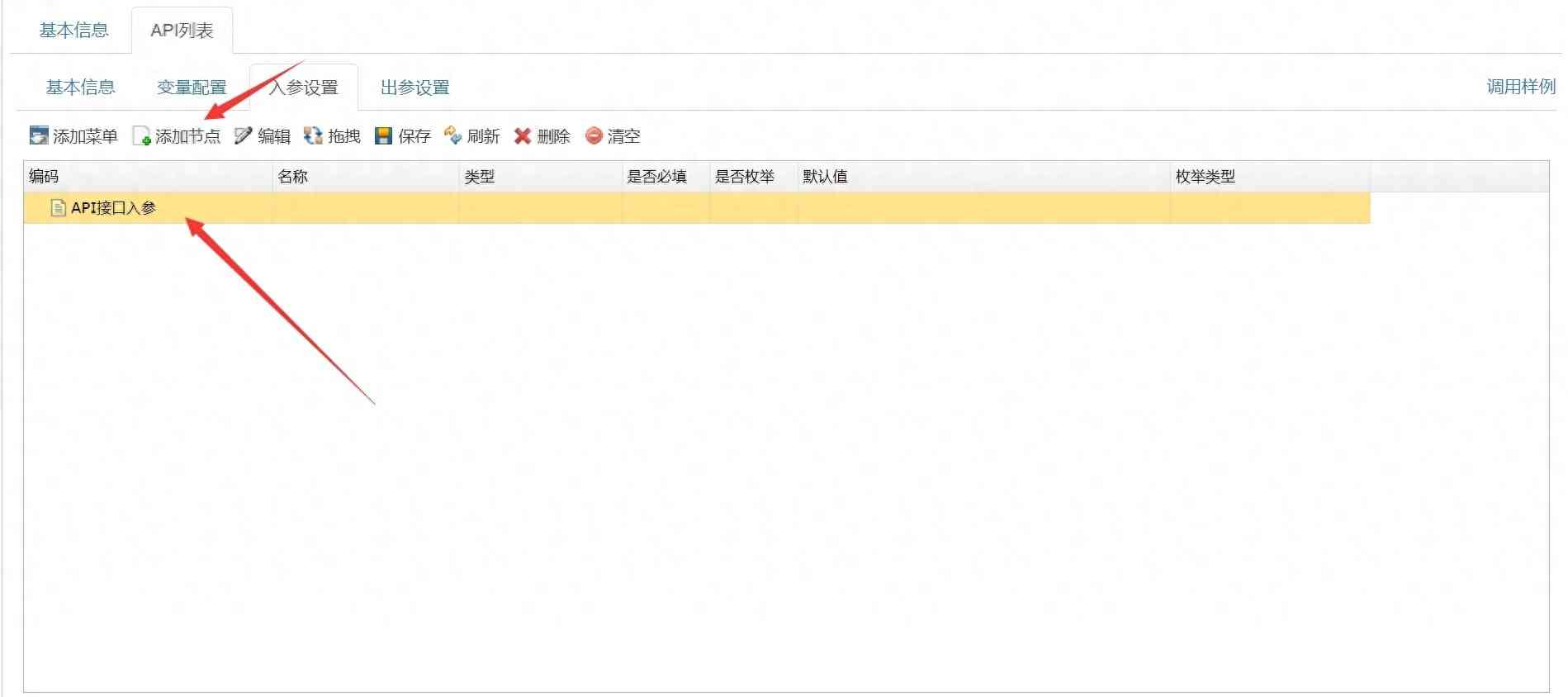

添加之后如下图显示，继续添加入参信息字段，需选中根节点，点击“添加节点”的操作。

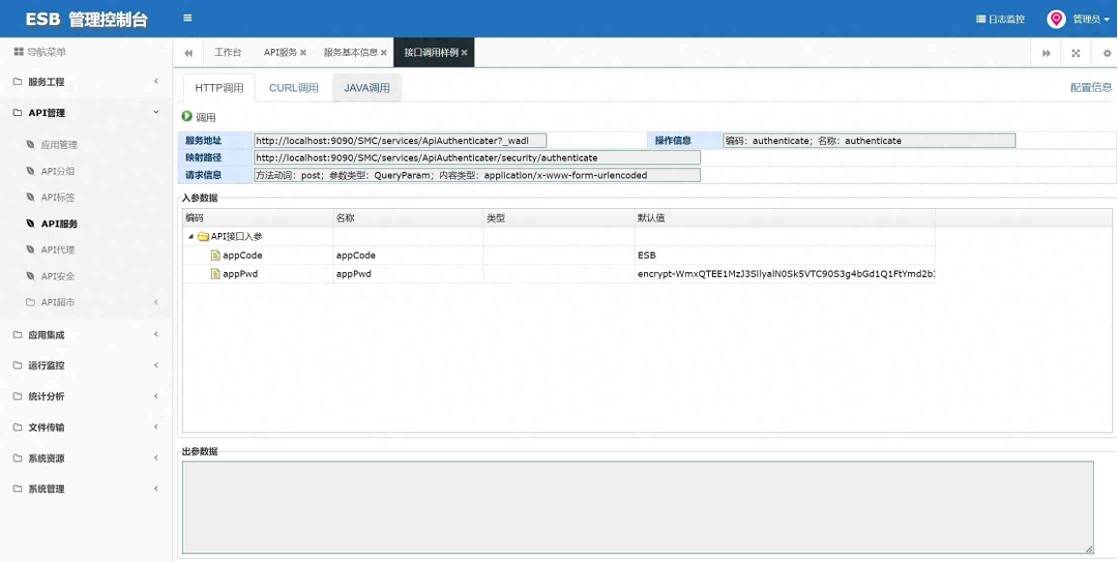

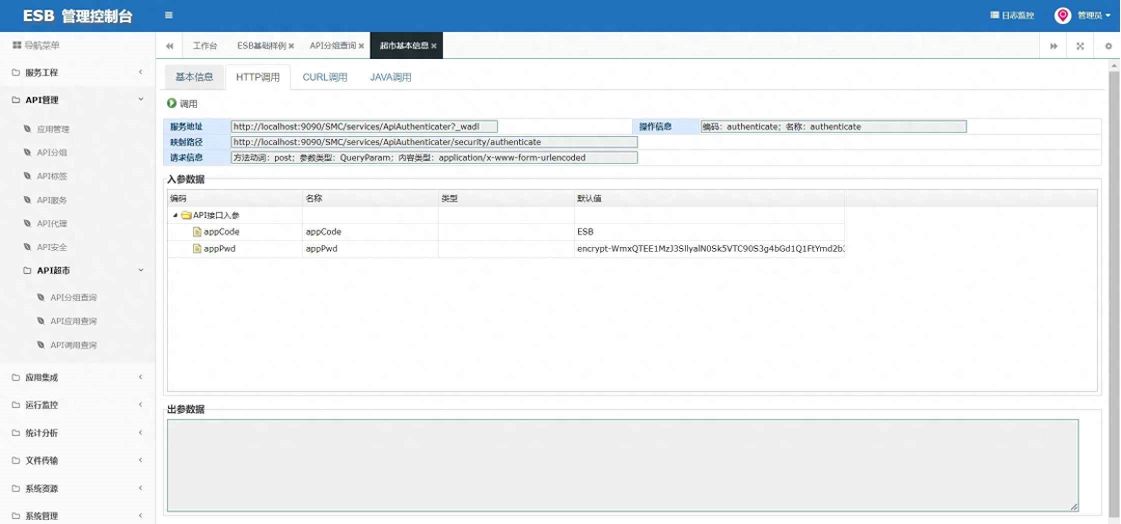

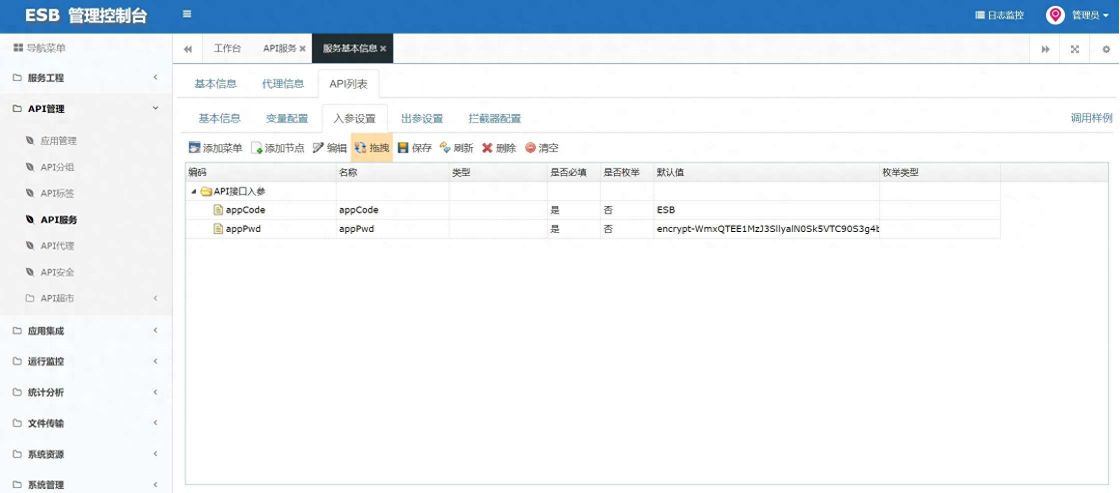

添加对应所需入参数据，对于该接口需要一个“appCode”和“appPwd”，如下图。
该接口出参数据只是一个tokenId的值，可以不添加出参数据。如服务接口需添加可参照“调用接口”中的出参数据进行添加。
3.调用演示
对HTTP调用、JAVA调用、CURL调用进行调用演示。首先HTTP调用与API服务的调用一样，这里就不多介绍了。

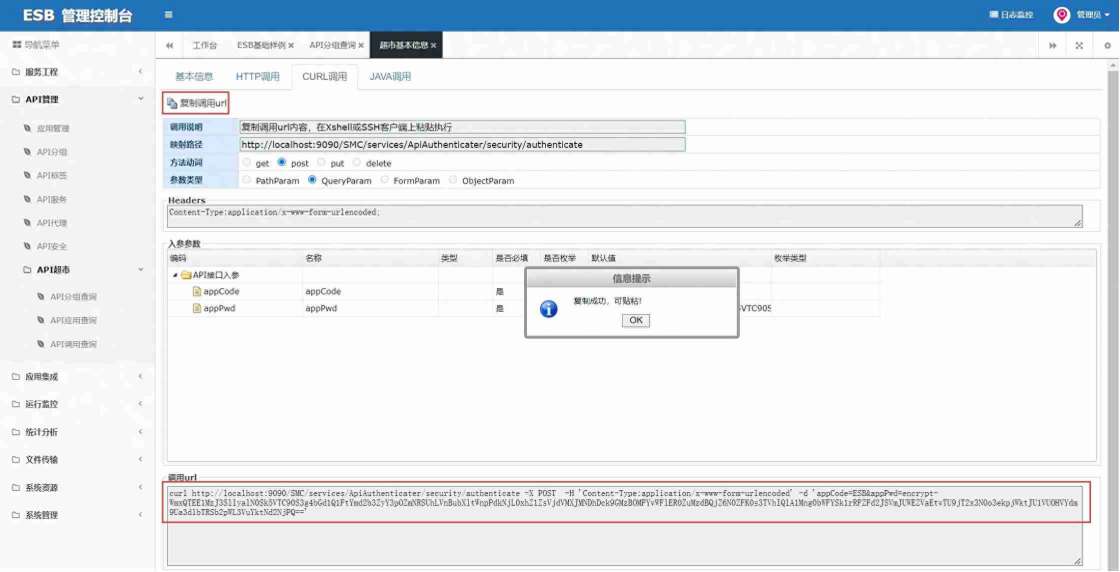

对于CURL调用，点击“复制调用URL”，把复制的内容直接到服务器中执行，即可输出对应响应内容。
JAVA调用页面，可直接复制JAVA代码，粘贴到开发工具类中调用，也可直接下载工程，把工程放在设计器的workspace文件夹，导入到设计器即可。
点击下载工程后，对下载的压缩文件进行解压。

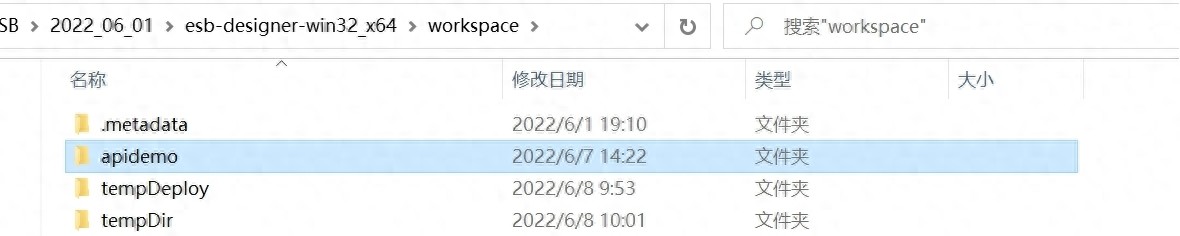

对于解压的文件夹放在ESB设计器的workspace文件夹中。
接下来在新版本设计器中导入该工程；

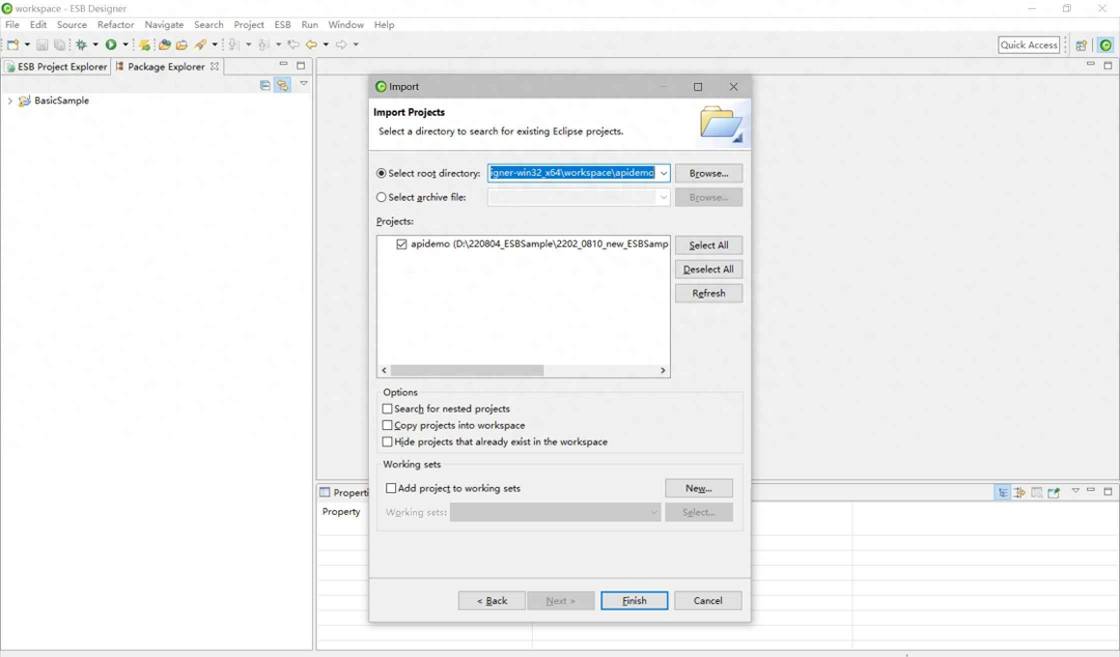

选择刚刚导入到/workspace目录下的工程文件：

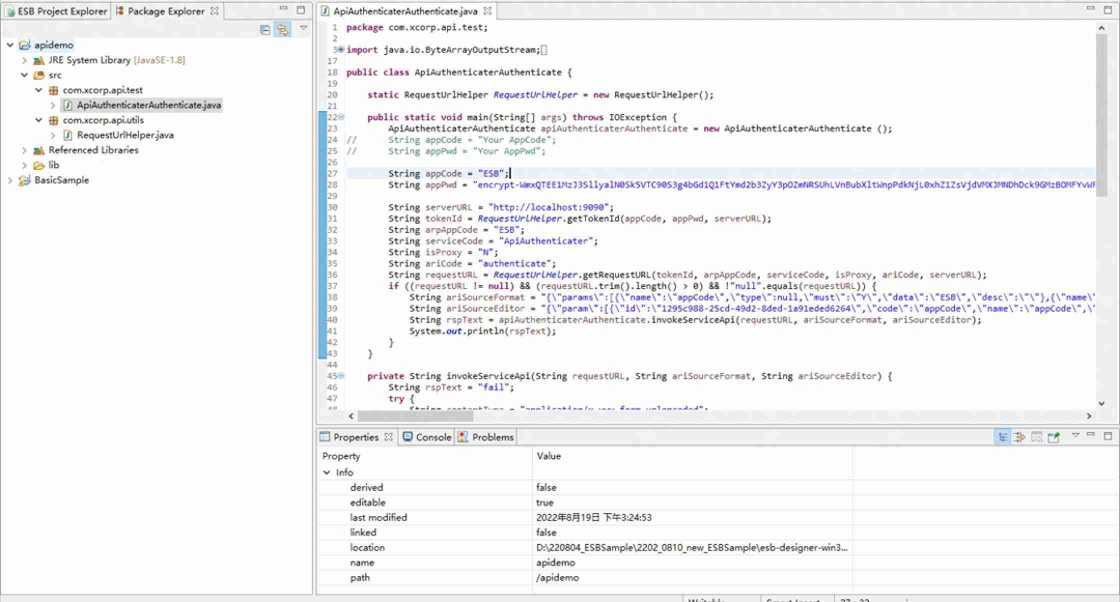

点击确定按钮后直接Finish即可。在“com.xcorp.api.test”分组下，是调用的代码，在“com.xcorp.api.utils”中的RequestUrlHelper.java文件，是在模板中创建一个公共类，公共类内封装包含获取tokenId以及动态获取调用URL等一些固定的方法。代码中的24行和25行，是需要调整成对应工程应用的编码和密码（图中27、28行为对应调整）。

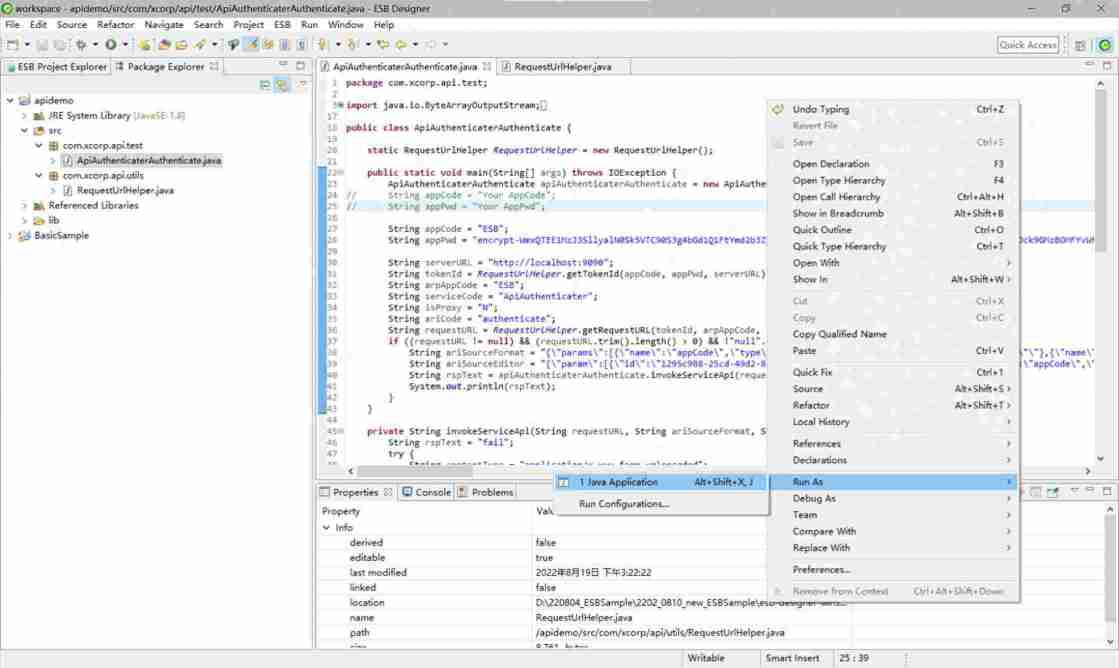

调用方法为在代码页面单击右键，选择“Run As”-“Java Application”进行调用。

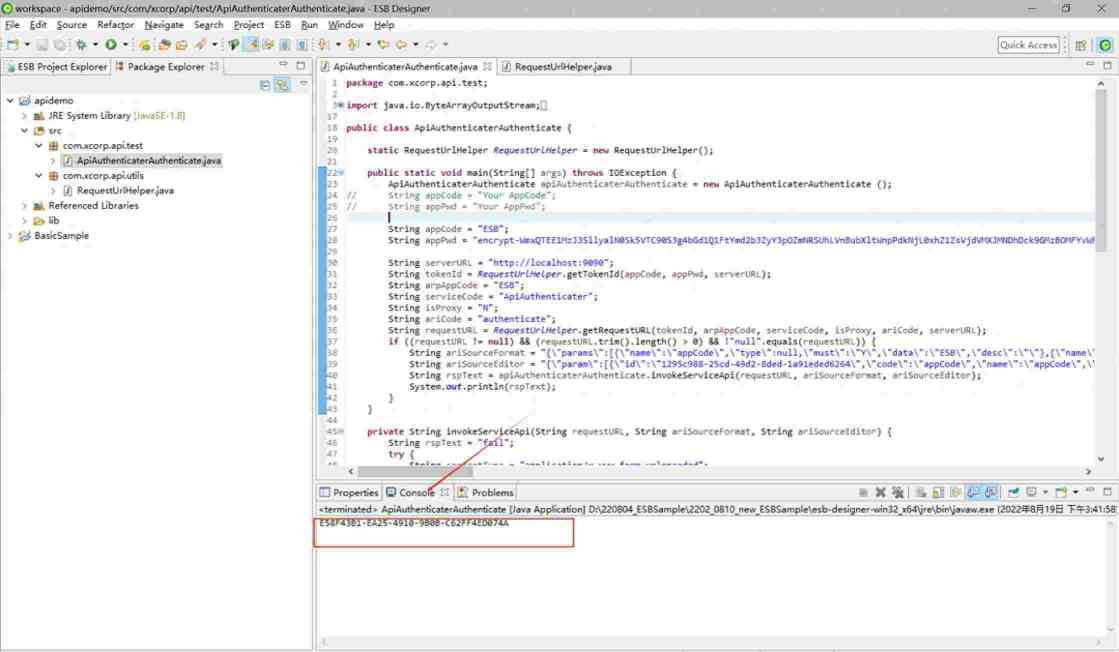

出参的信息显示在“console”中，这就是JAVA调用的方法。
应用集成
应用集成部分主要是场景配置和集成流程两个模块。场景配置功能是将已注册的系统间接口进行对接，实现系统集成逻辑，是实现集成工作的关键配置。集成流程则为设计器开发的业务集成类流程，点击单条可查看或编辑集成流程，手工调用页面点击调用按钮可以直接调用当前流程。接下来对应用集成流程如何配置、调用进行介绍。
1.调用位置

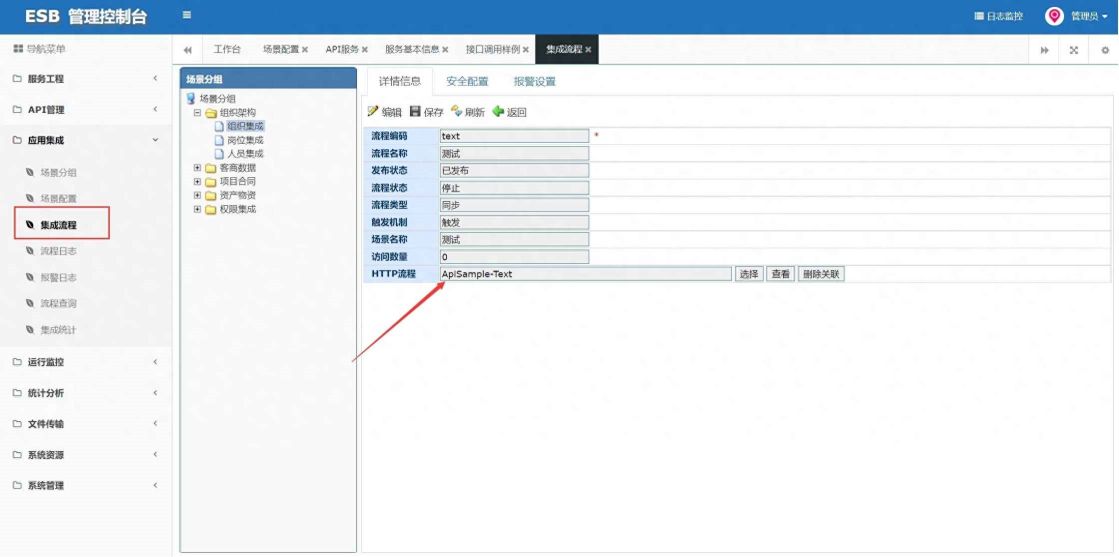

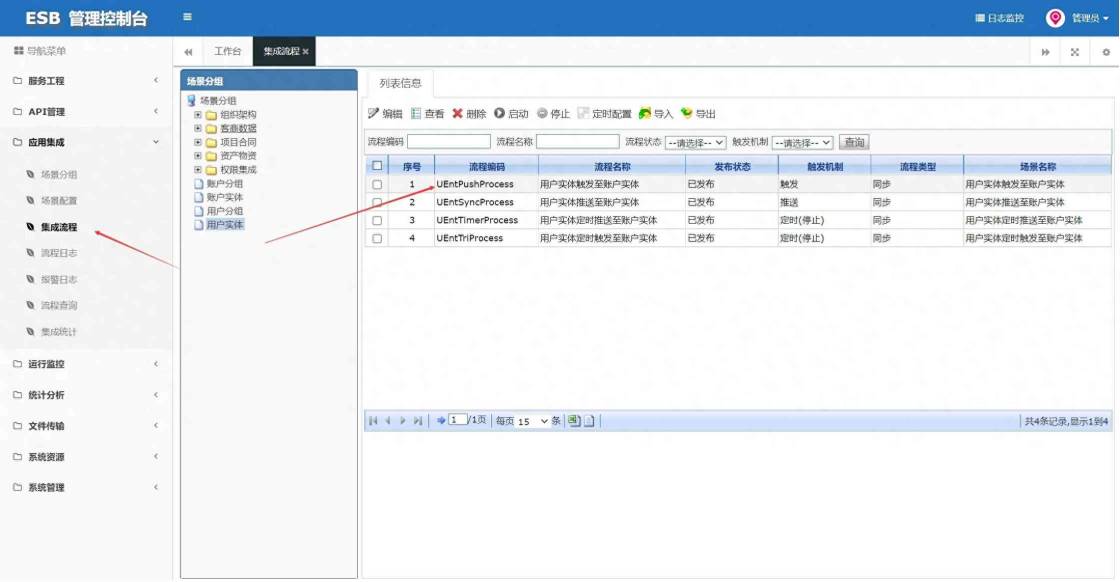

对于流程调用的逻辑以及调用位置进行简单介绍说明，应用集成的流程调用功能在应用集成下的集成流程模块中，可选择一个集成流程。

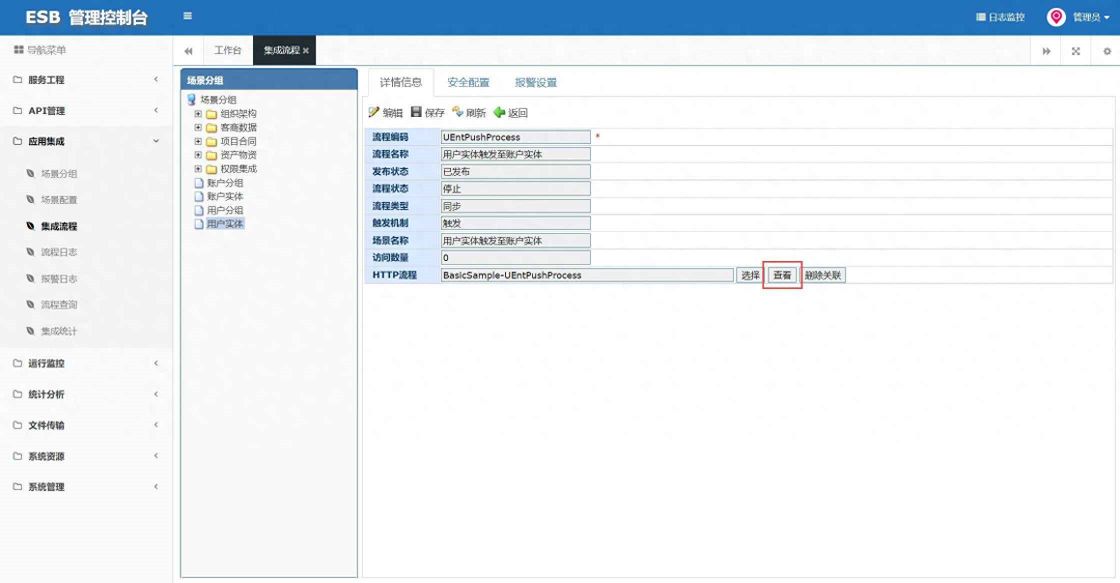

在详情页面选择对应的HTTP流程的“查看”按钮。

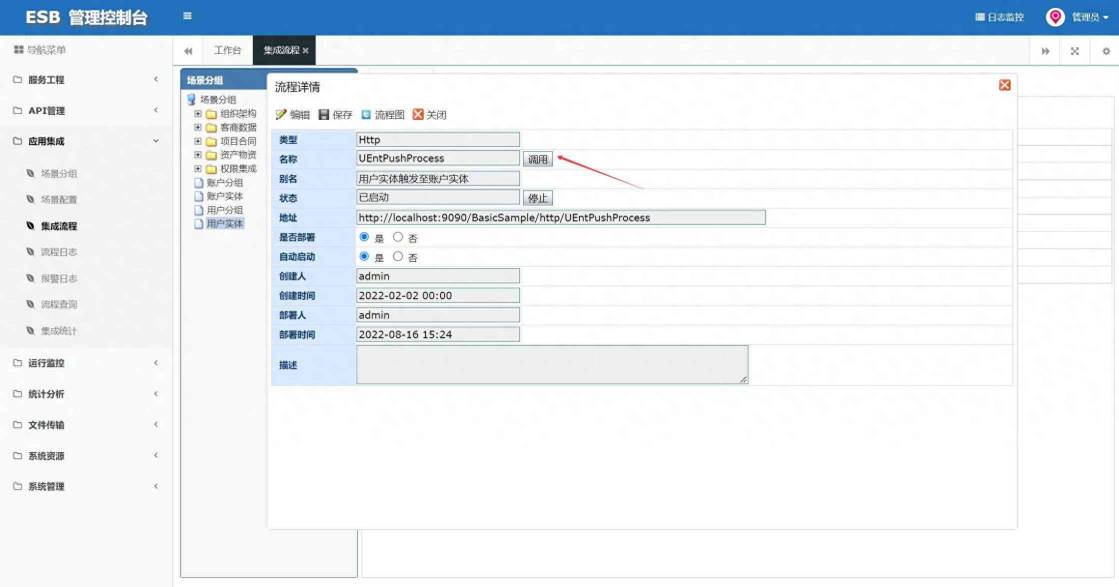

会弹出HTTP流程的详情页面，点击“调用”按钮。

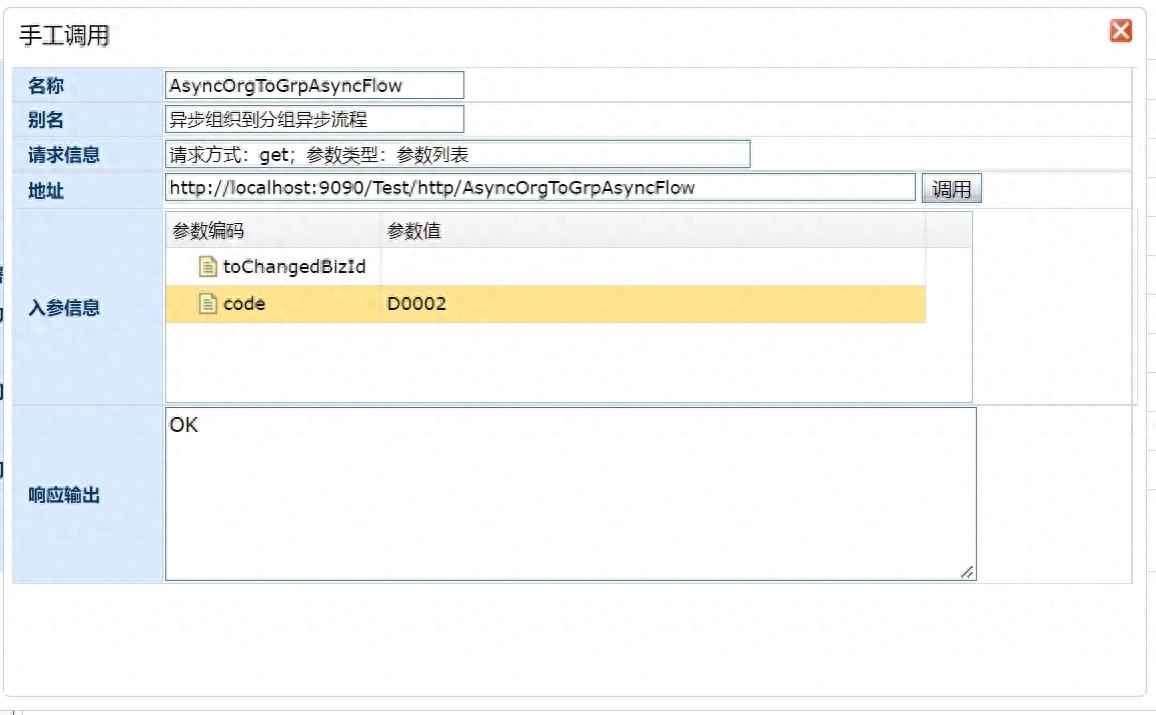

会再弹出一个“手工调用”弹窗页面，输入入参信息，再点击调用即可完成在响应输出中看到调用结果。
2.场景配置

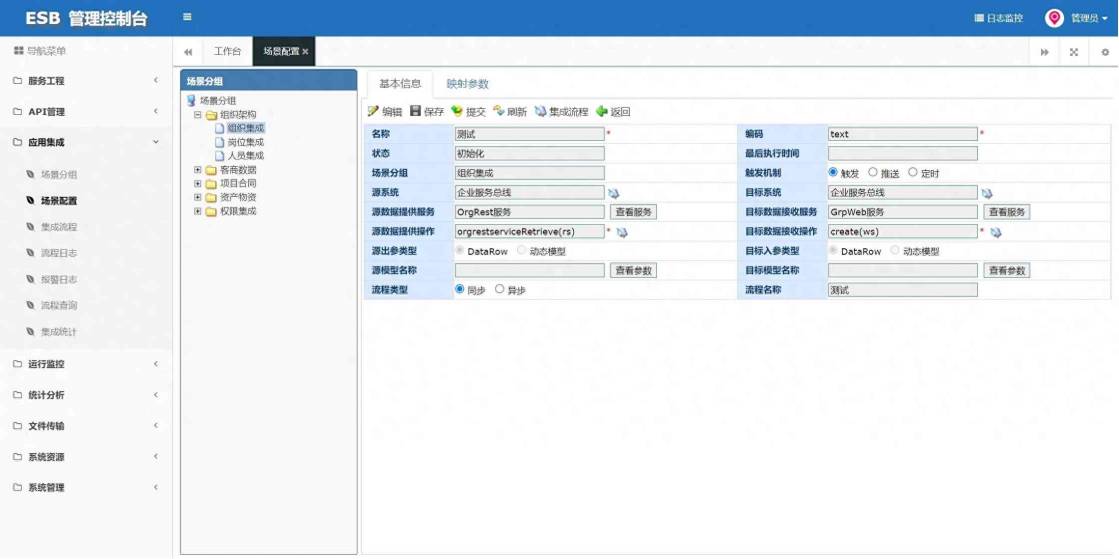

基于接口的调用，来配置集成场景，设置来源数据与目标数据。首先，新增场景配置，填写名称和编码，来源选择Rest服务的Retrieve接口，目标选择Web服务的Create接口，然后点击保存。

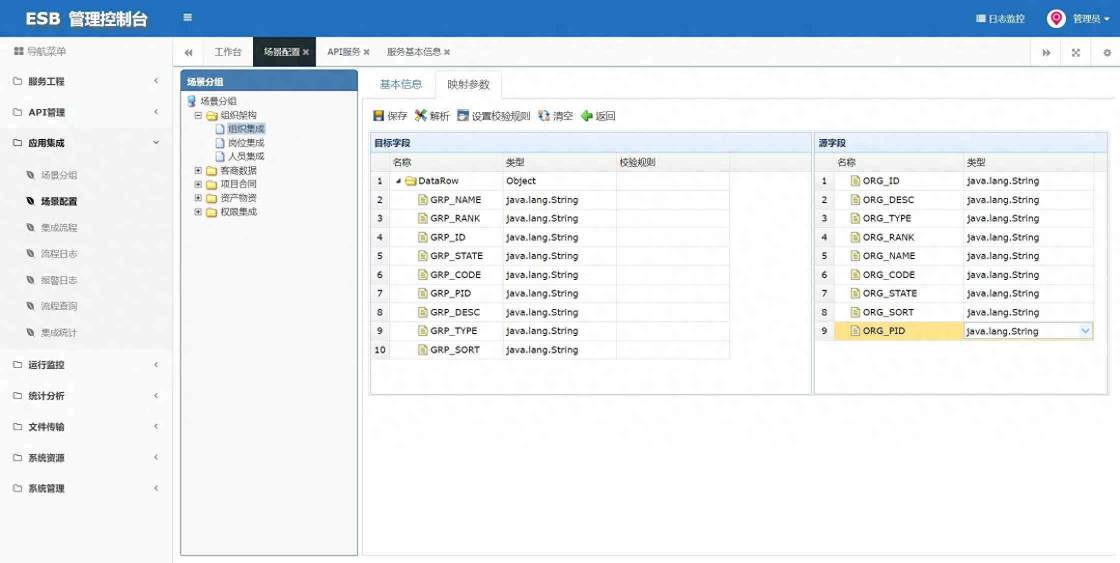

来到映射参数页面，进行参数解析。
解析完毕后，回到基本信息页面进行场景提交。
3.流程配置

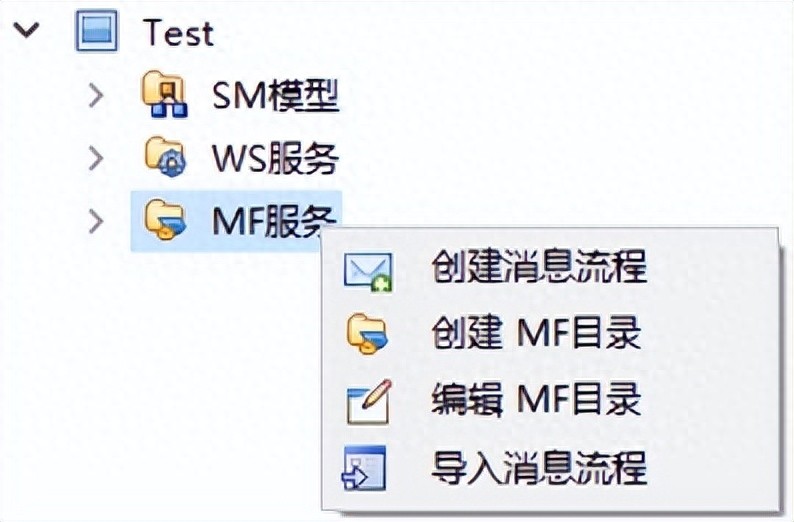

接下来可在设计器中，对于提交的场景配置进行创建。在应用集成中心的MF服务中，创建一个消息流程。

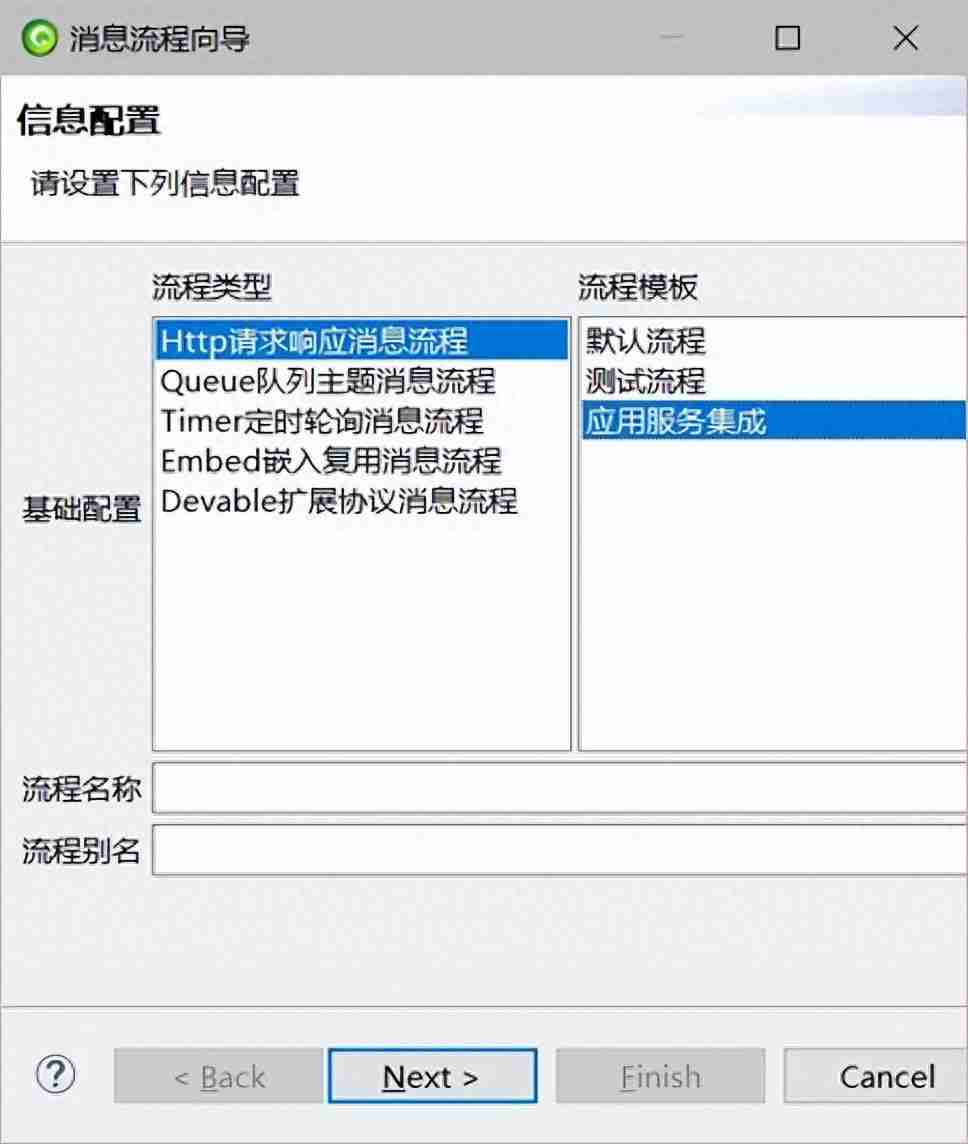

选择“HTTP请求响应消息流程”-“应用服务集成”。

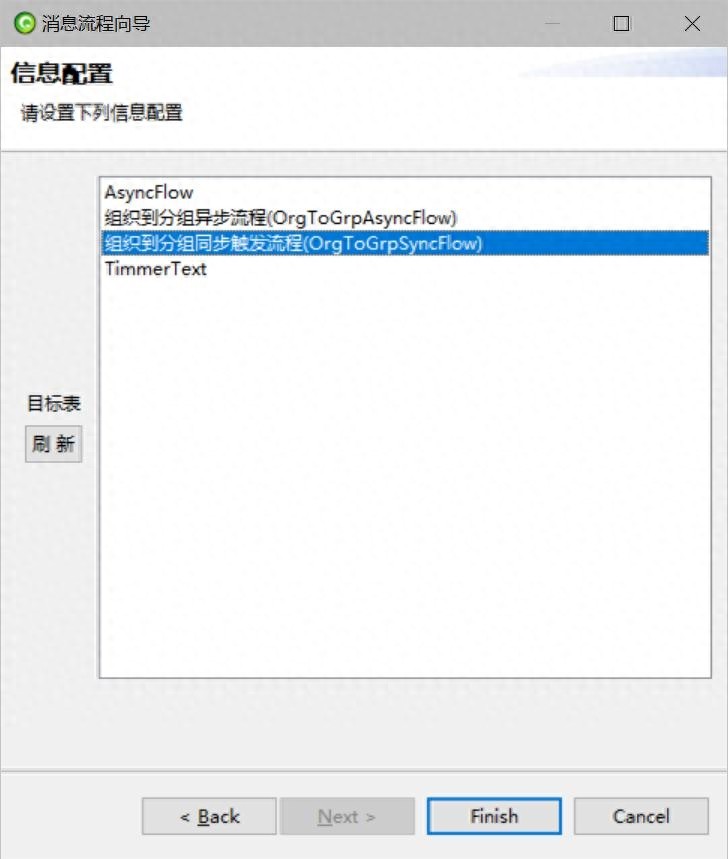

点击Next，刷新目标表，可查看刚刚提交的流程，选择刚刚在场景配置中配置的集成流程完成创建。

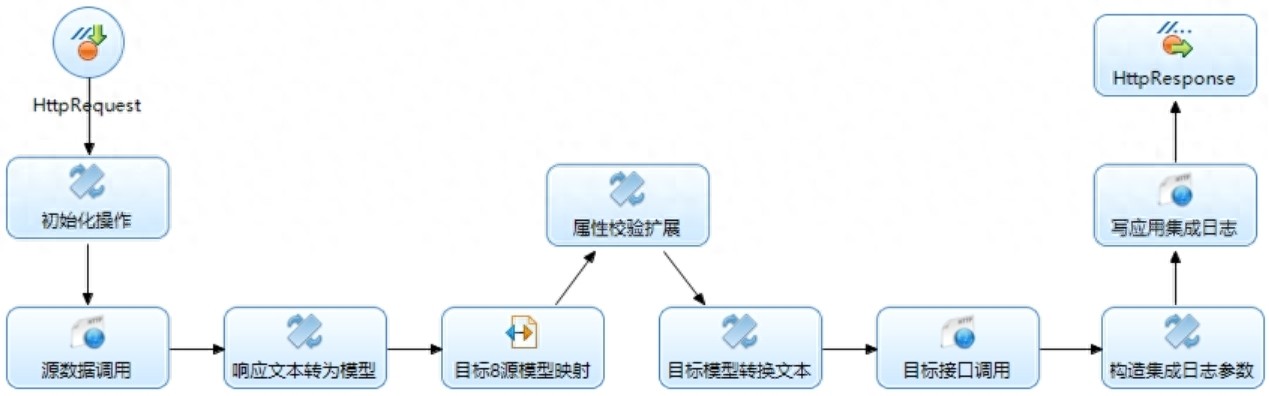

创建完成后，流程图大致如下：

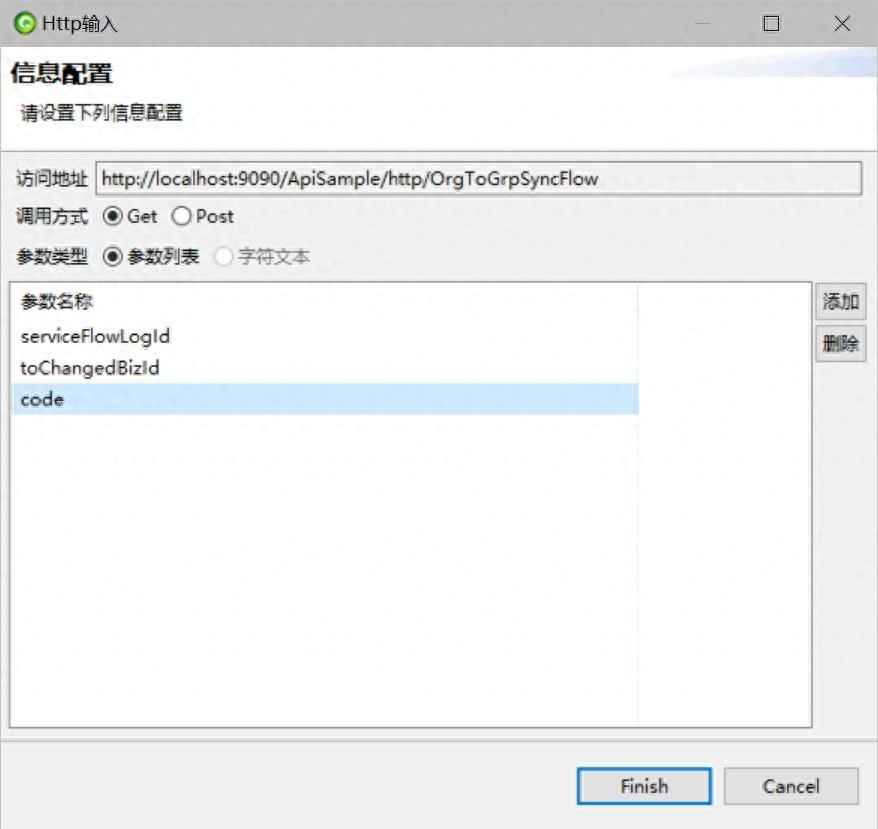

首先，在httpRequest中添加一个入参，参数为code。如下图：

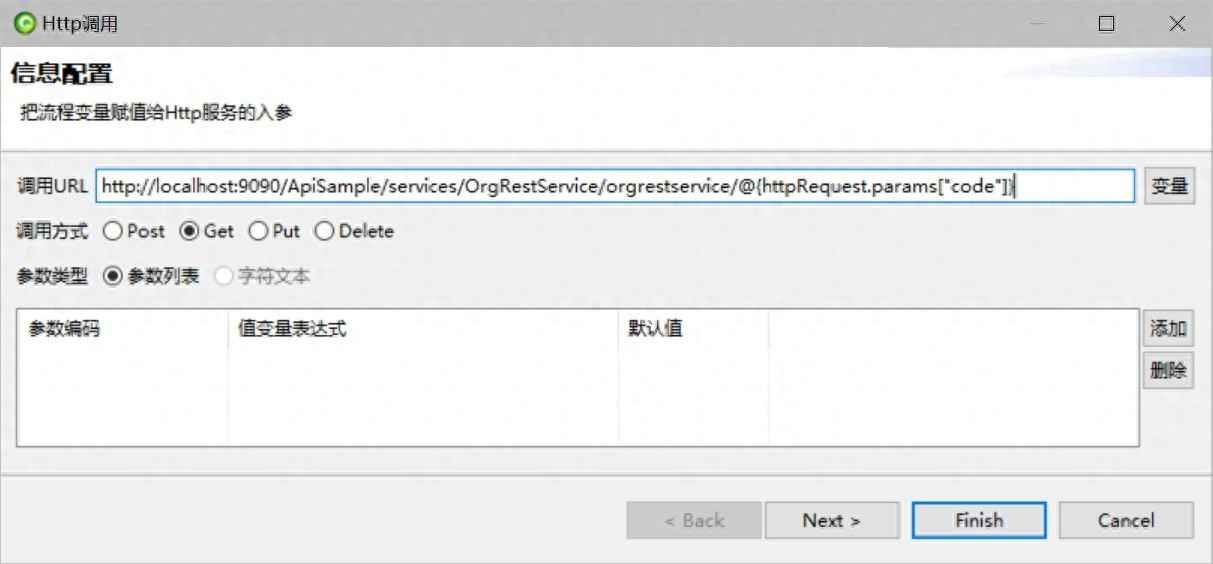

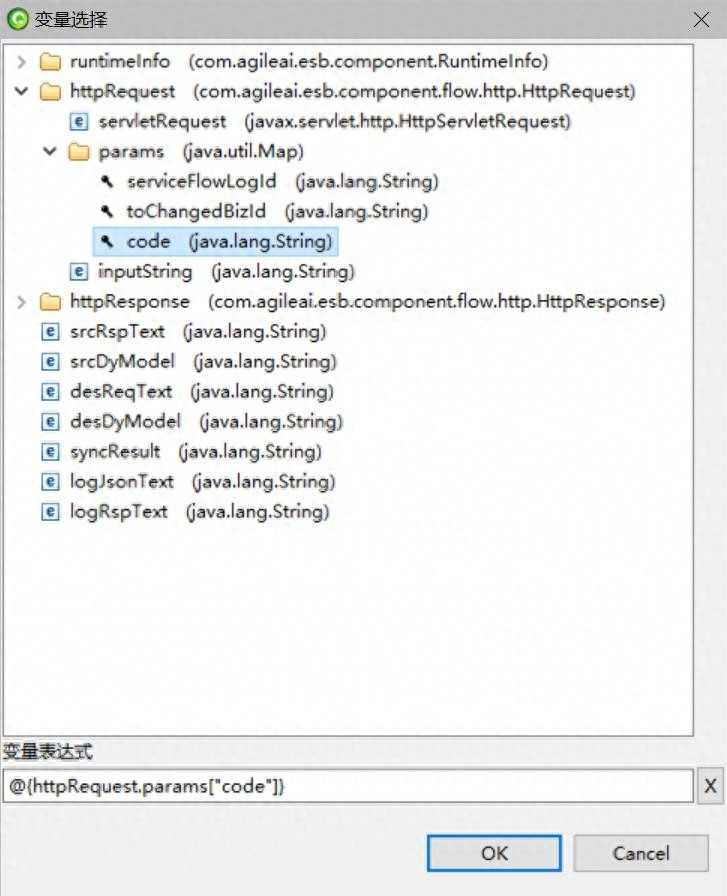

初始化操作节点，就是为了获取值。此样例中没有需要修改的部分。接下来处理源数据调用接口，在调用URL中删除自身带的code值，并且在变量中选择刚刚httpRequest节点中设置的入参参数code。如下：

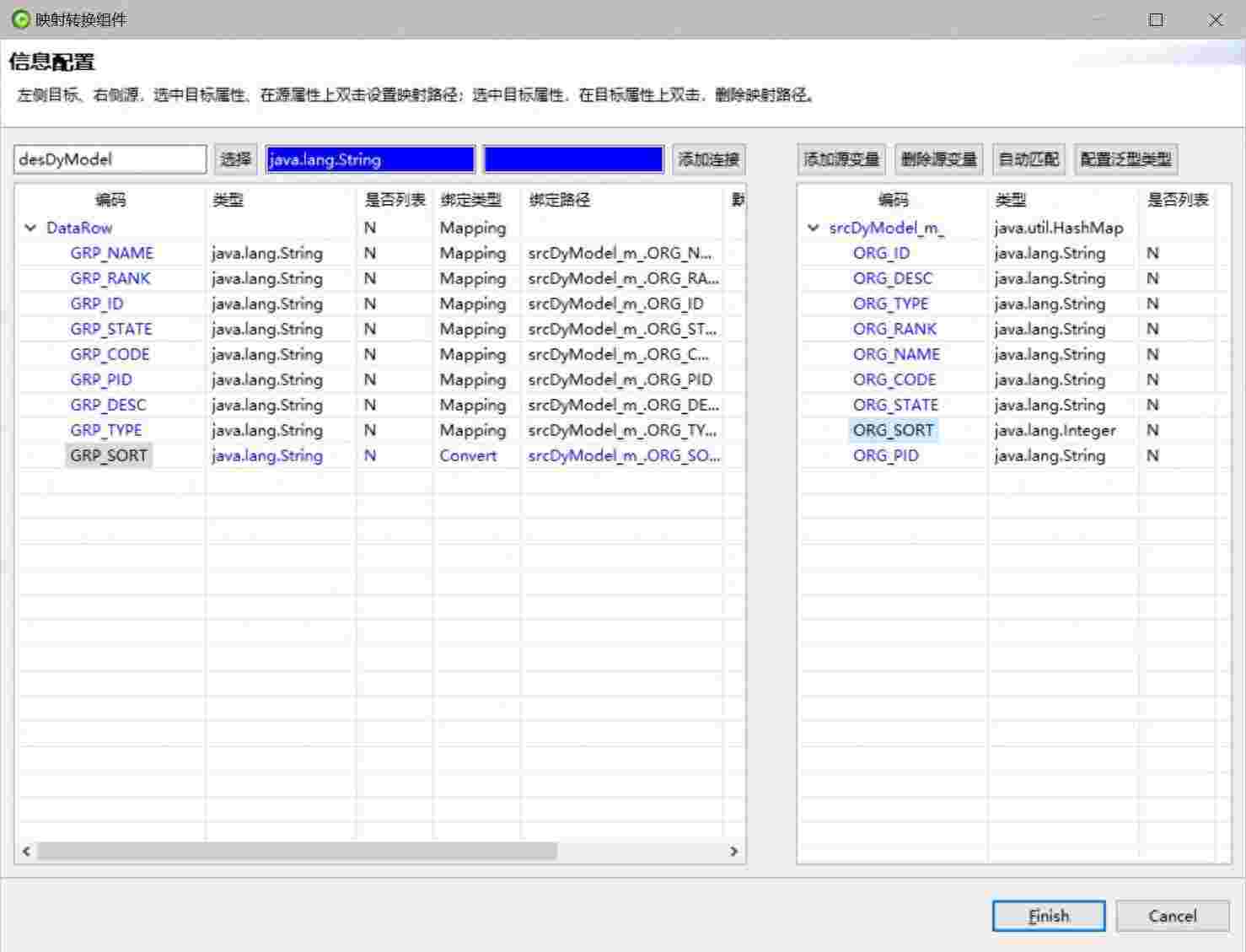

接下来，对于映射转换组件进行配置，主要就是把源数据映射到对应的目标数据字段中。

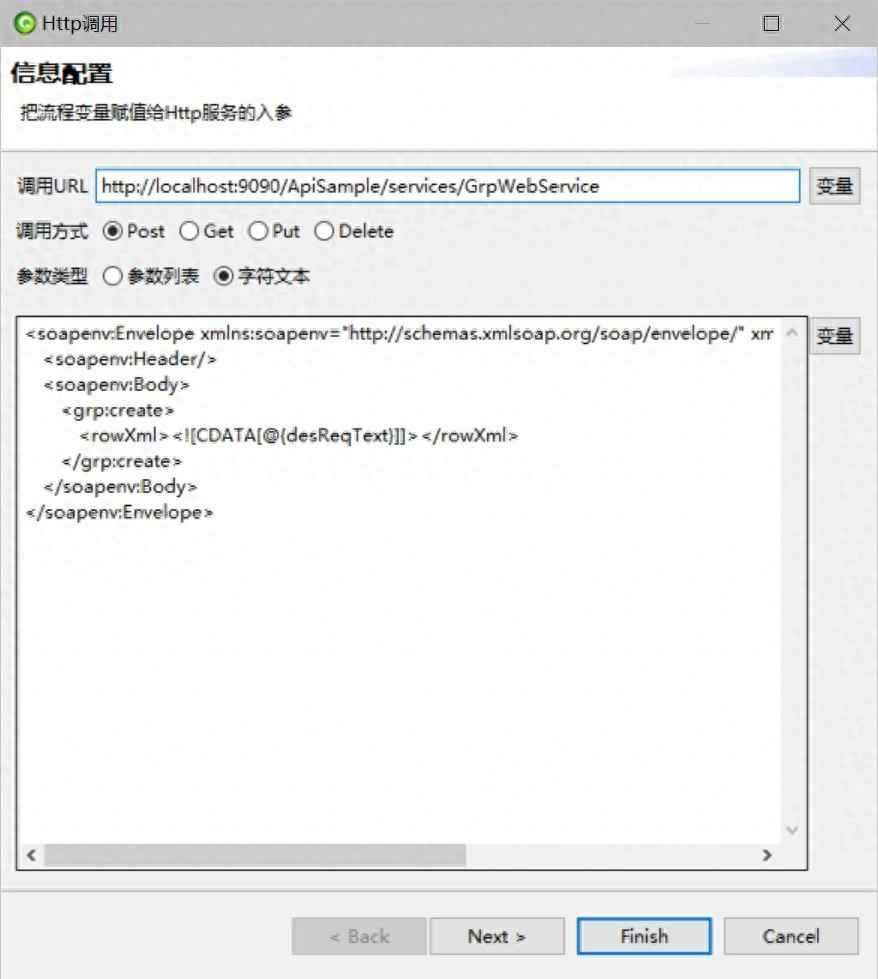

然后对目标接口调用组件进行配置修改，主要就是对入参数据进行修改，具体入参配置如下。

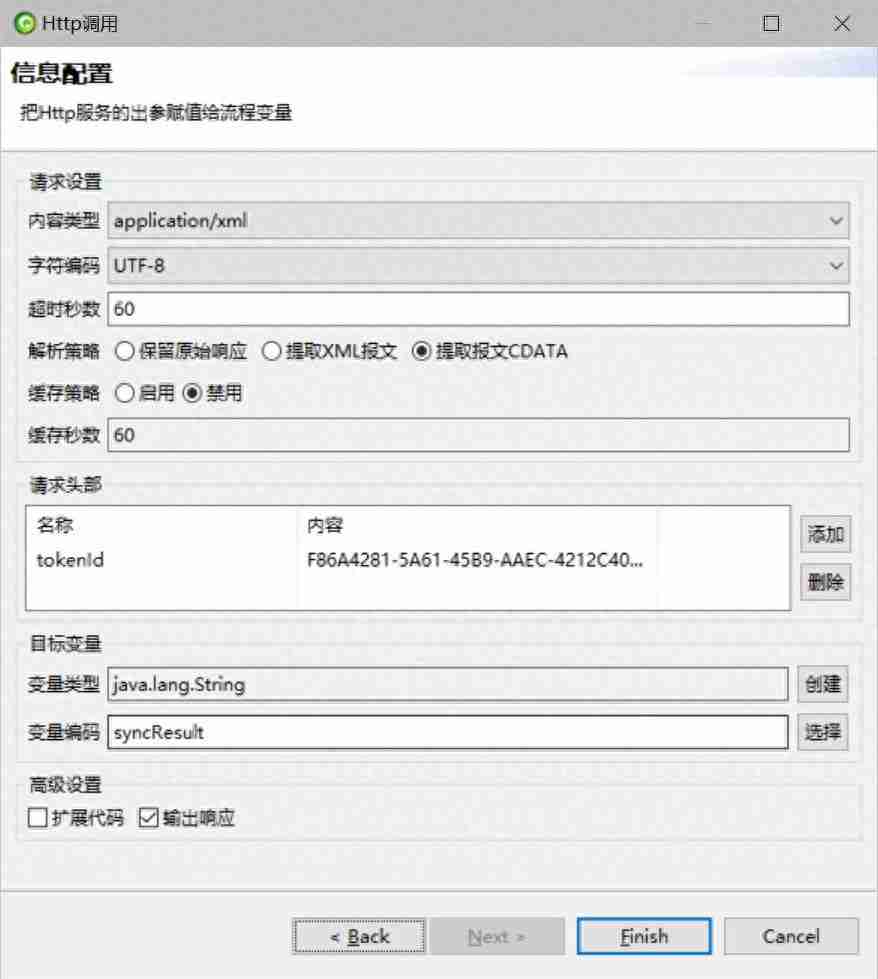

点击“Next”，解析策略选择“提取报文CDATA”，如下图。
点击完成后，对流程进行部署，就完成了本次流程的配置。
4.调用演示
接下来，对于配置好的流程进行调用测试，可到集成流程模块，选择查看流程详情。

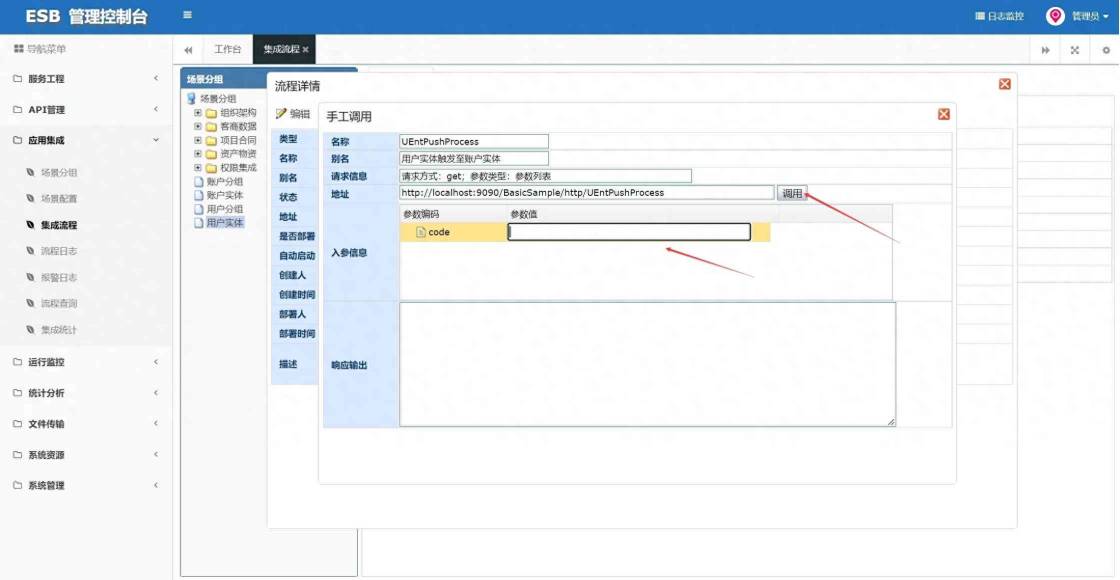

点击调用，填写入参数据，对其进行调用即可，如下即为调用成功。
分析总结
对于ESB产品服务流程的调用通过HTTP网络传输协议进行的，调用的场景也是多样的。接下来会从场景应用、调用总结以及心得总结三个方面介绍本次撰写ESB场景分析的心得体会。
1.调用应用
GET和POST是HTTP请求的两种最基本的方法，GET和POST也是传输数据最基本的方法，虽然两者都是传输数据，但是这两种方法有很大区别，比如：
1.请求数据的不同：
GET请求方法的数据可URL中，而POST请求方法的数据不在URL中。
2.数据大小的不同：
GET最大不超过32k（头文件空间32k，一般GET大小不超过1k），而POST最大可达1G。
3.用途不同：
在浏览器中：GET是从指定的资源请求数据；POST则是向指定的资源提交要被处理的数据。
4.其他不同：
a)GET在浏览器回退时是无害的，而POST会再次提交请求；
b)GET请求参数会被完整保留在浏览器历史记录里，而POST中的参数不会被保留；
c)GET请求会被浏览器主动cache，而POST不会，除非手动设置；
d)对参数的数据类型，GET只接受ASCII字符，而POST没有限制。
GET比POST更不安全，因为参数直接暴露在URL上，所以不能用来传递敏感信息。
2.调用总结
作为产品的开发者，随着对产品开发工作的逐渐深入，对于各个的功能也慢慢熟悉。通过本次调用功能场景的梳理分析，对ESB产品的业务逻辑了解得更深入。调用功能会有一些涉及底层的逻辑，需要去了解并理解。在后续产品使用中，对调用功能部分的完善以及进一步开发也更得心应手，通过不断测试来暴露问题，才能慢慢解决问题。
3.心得总结
本文对每个调用功能的场景进行说明，有关调用方面还包含很多的知识，需要后续不断学习，需要不断积累夯实基础。本次对调用模块功能的场景分析后，对于整体ESB产品的使用逐渐能够串联起来，对于HTTP调用以及底层接口的实现逻辑有掌握了一些。
在之前调用功能开发升级的过程中，在代码方面的能力有所提升，学习到很多新知识。在工作学习中，不断完善知识体系，扫除知识盲点，不断提升自身的技术能力。工作时要认真仔细，开发时要全方面考虑问题，只有这样才能把工作做得更好，打造出更完善的产品。
