ESB企业服务总线在实际项目中主要用于各业务系统之间的集成，集成包括数据集成、应用集成以及业务单据集成等等，ESB企业服务总线主要包含三部分：ESB设计器、SMC管理控制台以及Server运行环境，ESB设计器用于服务以及集成流程的开发，可以直接将服务或者流程部署在Server当中，并通过前端管理控制台SMC来对服务以及流程进行管理，并进行监控统计分析。

为了解决生产现场系统实时集成问题，支持DCS/SCADA数据实时采集，深入制造行业，ESB企业服务总线扩展了设备接入相关功能，包括：OPCUA资源管理、OPCUA数据接口和OPCUA数据订阅三块功能。本篇文档主要介绍设备接入相关功能以及对应的实现思路。

整体介绍

ESB主要作为企业信息系统的“龙骨”来集成各业务系统， ESB最大的技术特点在于它是一个完全面向企业级的中间件解决方案，可以构建在企业现有的网络框架、软硬件系统之上，基于适配器技术，把数据、接口、协议、消息、文件都进行统一封装，采用引擎把它们图形串联起来，构建数据集成、应用集成的可视化流程，实现数据传输交换、异构系统对接，更多情况下作为服务提供者，为其它系统提供业务服务。下面主要介绍一下ESB产品以及本次功能调整的内容。

1.产品概述

AEAI ESB企业服务总线对于所有的资源如：数据库、消息队列、属性资源等进行统一配置，以及资源初始化、监控。按集成应用、集成服务、集成流程、集成组件不同粒度进行管理，同时实现各服务以及流程运行隔离，互不影响。AEAI ESB服务总线平台支持跟不同的产品结合来满足不同集成场景。

一个ESB Server中可以有多个ESB应用，一个ESB应用中按分组方式包含多个Web/Rest服务和消息流程。Web/Rest服务的不同操作Operation可以通过绑定消息流程实现，消息流程除了可以实现Web服务的各种方法，还能够以Http服务、Timer服务、Queue队列服务方式实现集成功能。一个消息流程中可以使用多个适配器组件，可以模拟程序代码中的顺序、判断、循环、异常处理等形式，各组件以配置方式或扩展代码方式引用管理控制台统一定义的资源（DB、MQ、Config等），不同组件实现特定的功能。基于图形化设计器产生消息流程的配置文件，在AEAI ESB引擎负责解析消息流程配置文件、实例化消息流程以及流程中的各组件，从而实现不同的业务集成、数据集成功能。

2.功能架构

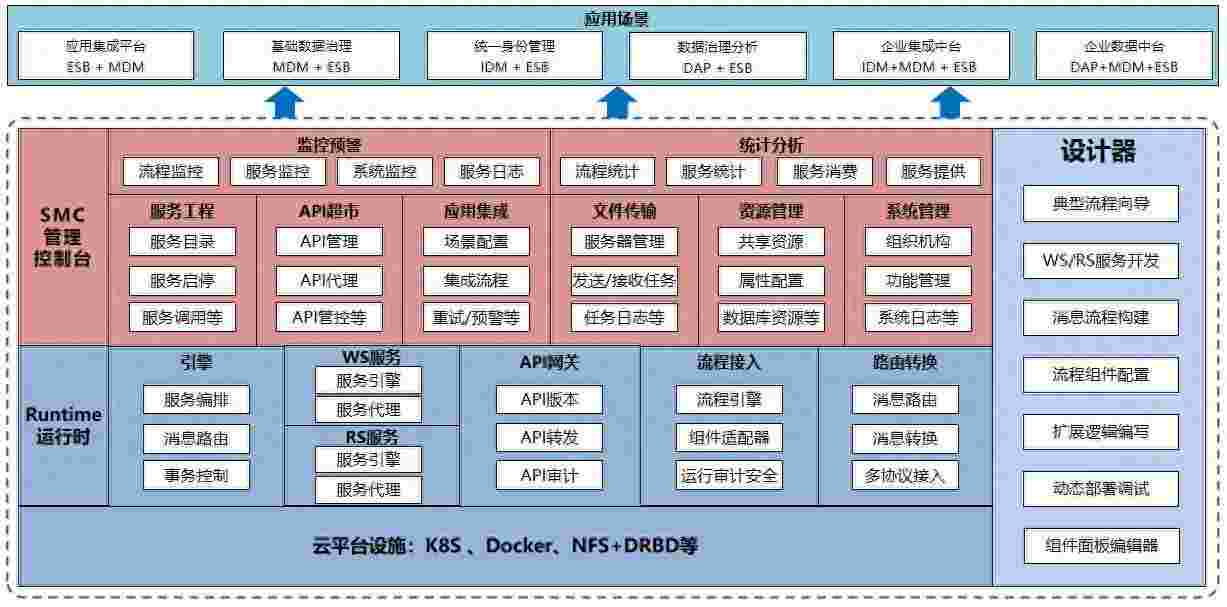

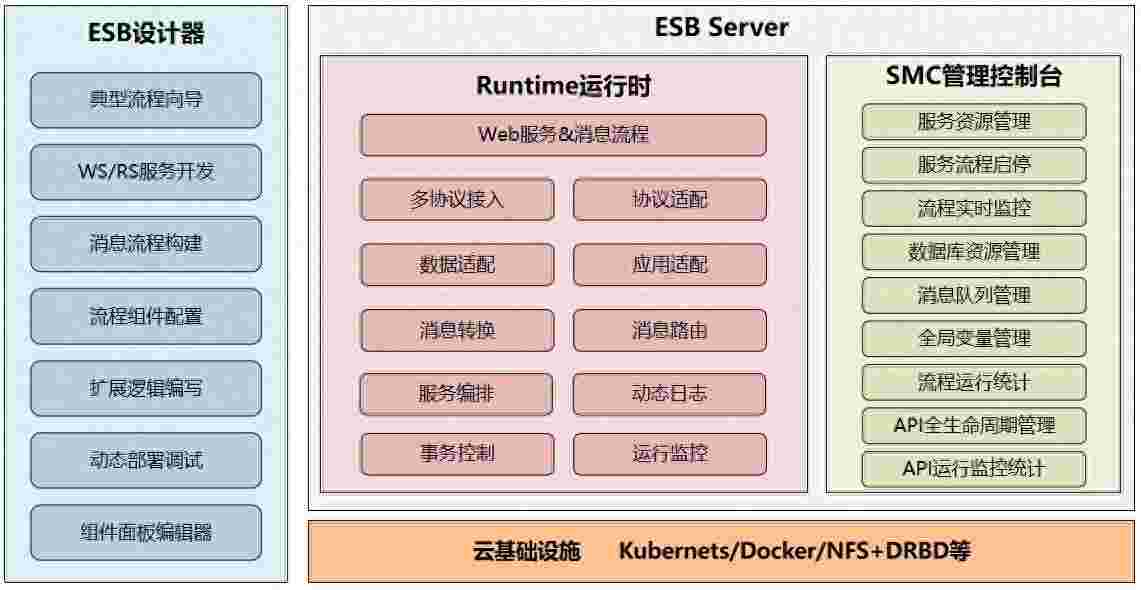

ESB企业服务总线主要包含三部分，ESB设计器、SMC管理控制台以及Server运行环境，ESB设计器用于服务以及集成流程的开发，可以直接将服务或者流程部署在Server当中，并通过前端管理控制台SMC来对服务以及流程进行管理和监控。ESB整体功能架构如下：

ESB企业服务总线提供了丰富强大的组件堆，可以满足客户绝大多数的业务场景，开发人员使用极少的代码即可完成整套流程的设计；支持服务注册、应用集成，支持集成场景的配置化，通过SMC配置集成场景，满足推、拉、定时等集成方式，可以更加快速、更加便捷地实现业务系统间的集成，并支持邮件、短信等多种预警机制。

3.设备集成

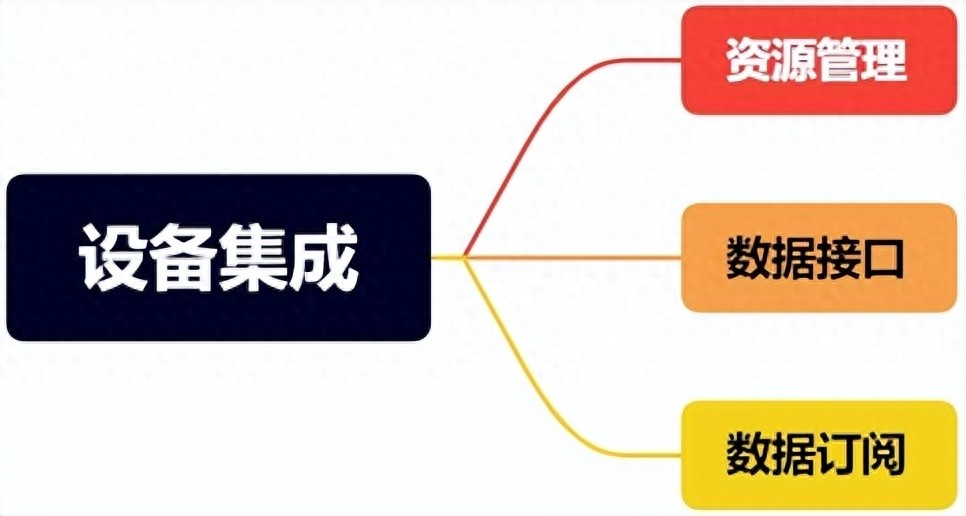

ESB企业服务总线设备集成包括：OPCUA资源管理、OPCUA数据接口和OPCUA数据订阅三块功能。

1.资源管理：主要管理OPCUA资源相关信息，包括：连接URL、安全策略、消息模式、用户名密码等信息。

2.数据接口：管理OPCUA接口相关信息，包括：编码、所属应用、node信息等，配置成功后可以通过在API服务模块添加配置服务来调用该接口。

3.数据订阅：可以选择OPCUA资源的node节点进行订阅，并可以配置转发处理机制，当订阅的节点发生变化时就会调用配置的拦截器获取相关信息。

资源管理

主要管理OPCUA资源相关信息，包括：连接URL、安全策略、消息模式、用户名密码等信息，配置成功后可以直接在SMC管理控制台浏览node信息，并可以下载证书文件，下面主要介绍OPCUA资源管理相关功能。

1.实现思路

1.支持对OPCUA资源进行基础管理（增删改查）；

2.添加成功后可以进行测试连接，并查看node信息；

3.支持生成证书信息并进行下载。

2.功能说明

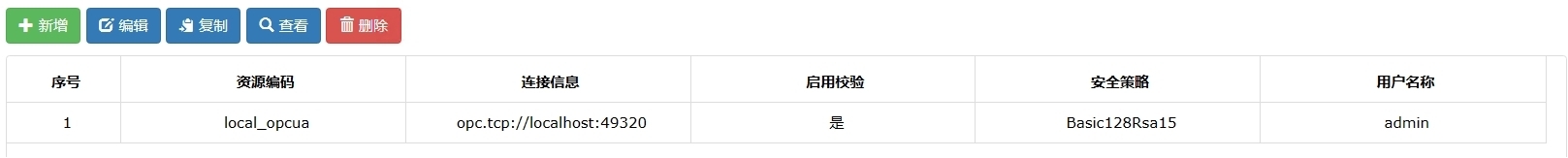

1.在资源管理列表页面可以查看OPCUA资源的列表信息，页面样式如下：

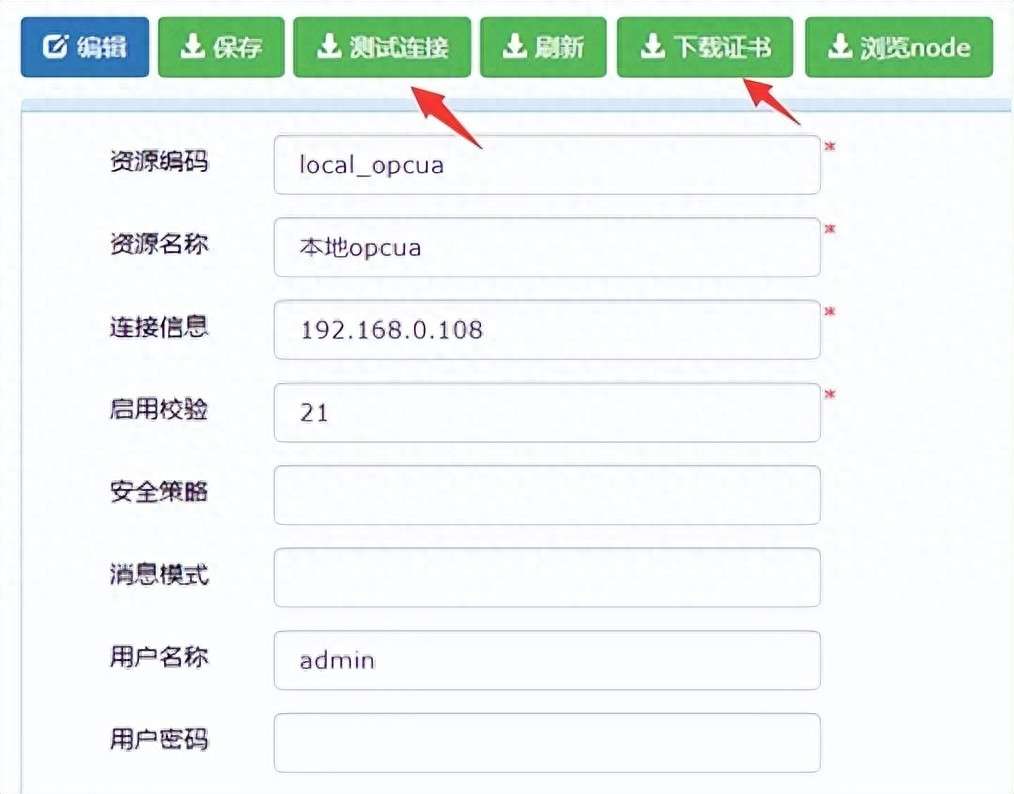

2.在资源管理明细页面可以查看OPCUA资源的明细信息，支持测试连接和下载证书。

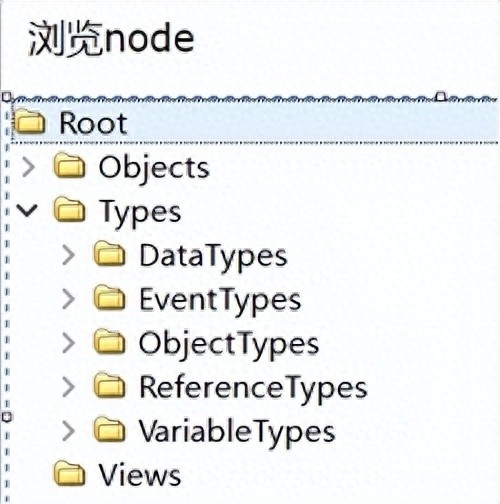

3.点击“浏览node”按钮，会弹出查看node页面，页面样式如下：

3.测试要点

1.配置OPCUA资源相关信息，对测试连接功能进行验证；

2.点击下载证书按钮，测试下载后的证书能否正常使用；

3.点击浏览node按钮，测试能否正常查看node信息。

数据接口

在数据接口功能中主要管理OPCUA接口相关信息，包括：编码、所属应用、node信息等，配置成功后可以通过在API服务模块添加配置服务的方式来调用该接口，下面主要介绍OPCUA数据接口相关功能。

1. 实现思路

1.配置OPCUA数据接口的基本信息，包括：编码、名称、所属应用、操作类型等；

2.在接口中可以添加OPCUA资源的node信息；

3.新增完接口信息后可以在API服务的配置服务中进行调用。

2.功能说明

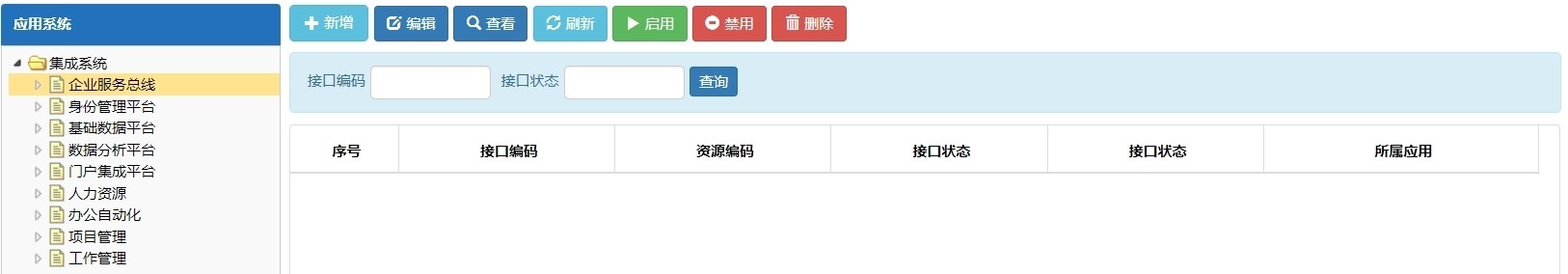

1.首页左侧为应用系统列表，右侧为当前选中系统的接口配置列表。

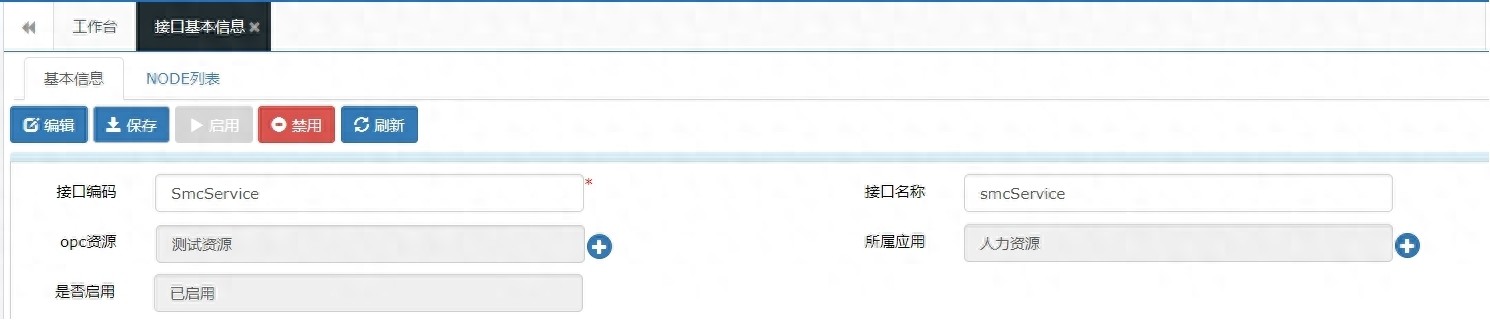

2.在明细页面可以配置接口基本信息和node信息。

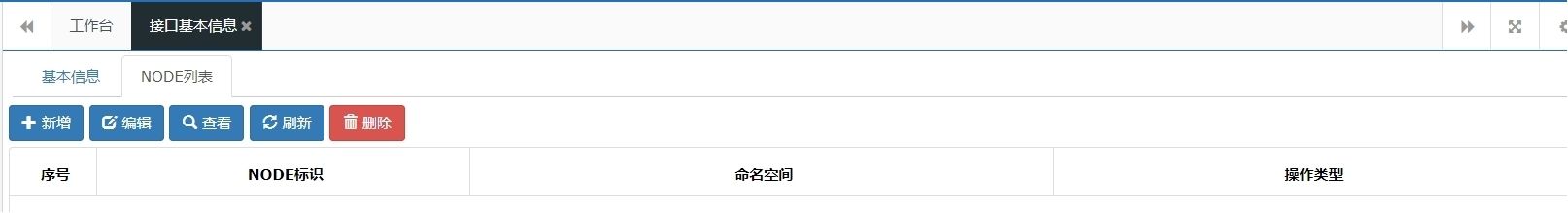

3.node列表页面可以查看该接口的node列表信息。

3.测试要点

1.新增接口配置信息，选择OPCUA资源测试能否选择node信息进行添加；

2.配置node读取接口，在API服务中添加配置服务，测试能否正常调用；

3.配置node写入接口，在API服务中添加配置服务，测试能否正常调用。

数据订阅

在数据订阅功能中可以选择OPCUA资源的node节点进行订阅，并可以配置转发处理机制，当订阅的节点发生变化时就会调用配置的拦截器获取相关信息。下面主要介绍OPCUA数据订阅相关功能。

1.实现思路

1.配置数据订阅的基本信息，包括：编码、OPCUA资源，node信息等；

2.在转发处理中可以配置拦截器信息，参考API服务模块；

3.当订阅的节点发生变化时就会调用配置的拦截器获取相关信息。

2.功能说明

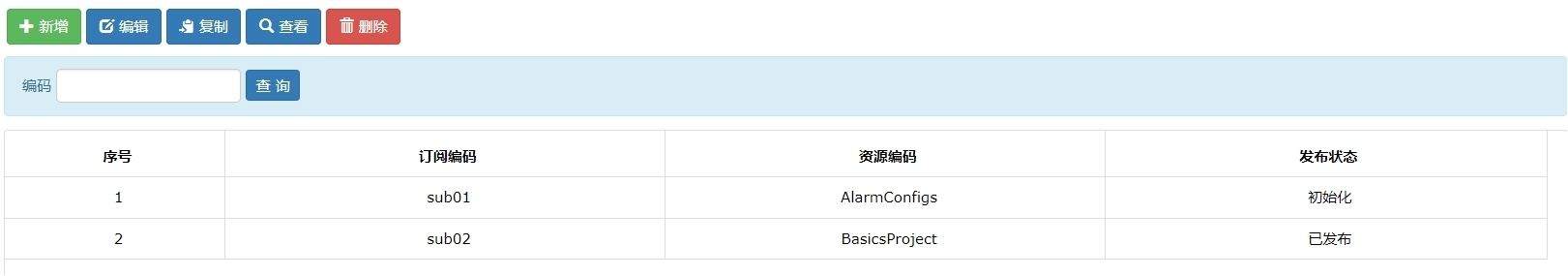

1.数据订阅列表页面样式如下：

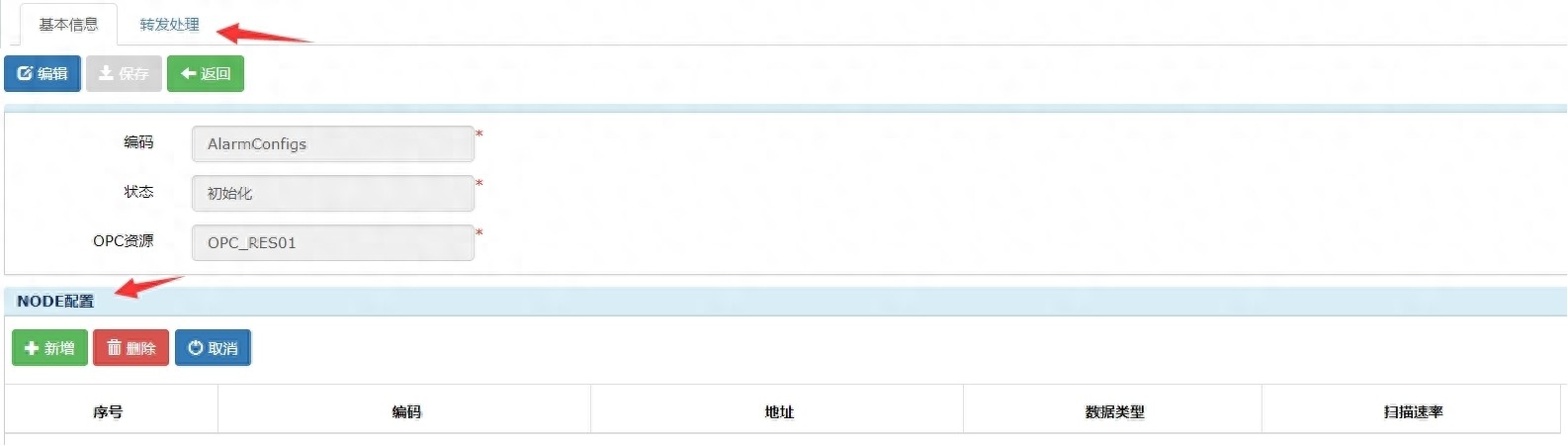

2.数据订阅明细页面分为基本信息和转发处理两个标签，基本信息中显示订阅的基本信息和node列表信息。

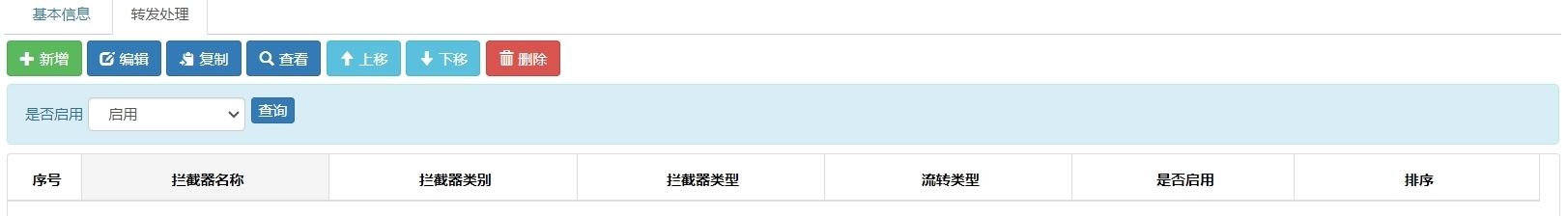

3.在转发处理页面可以配置拦截器相关信息。

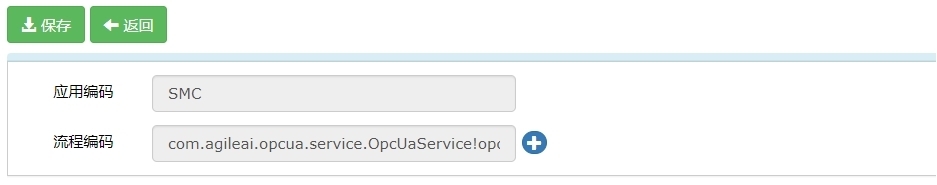

4.Embed拦截器配置页面。

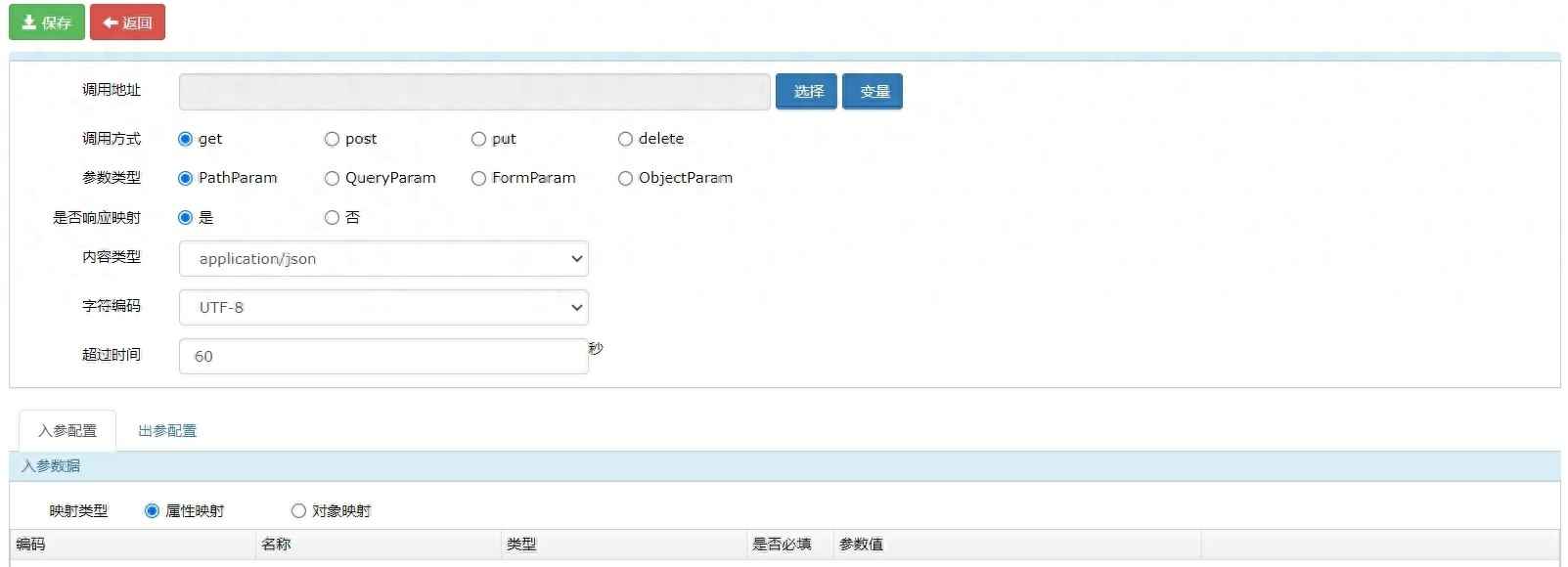

5.Http拦截器配置页面。

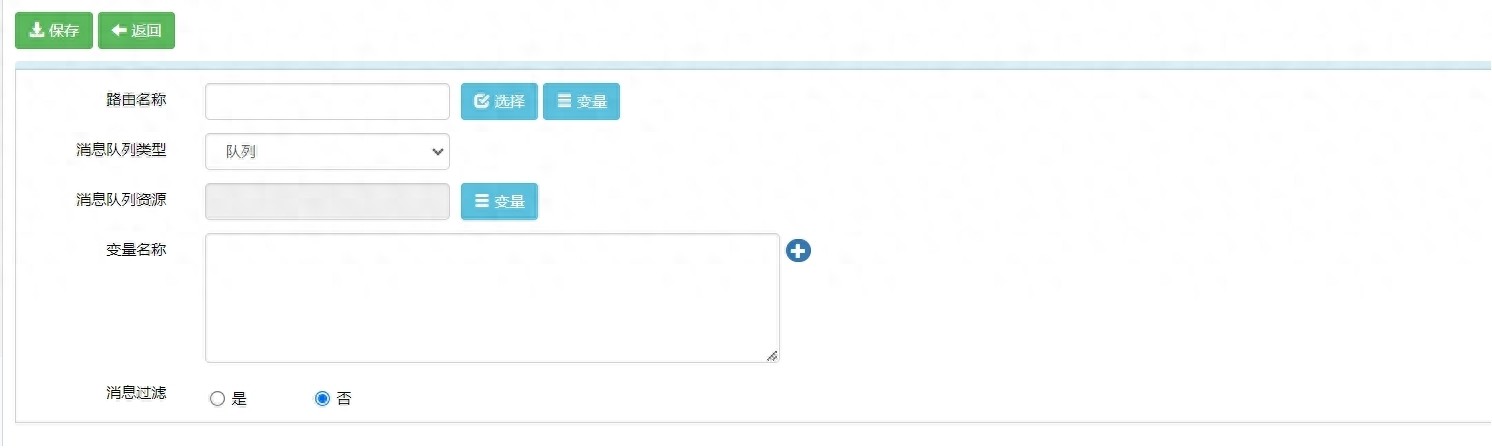

6.Queue拦截器配置页面。

3.测试要点

1.新增订阅配置信息，选择OPCUA资源测试能否选择node信息进行添加；

2.在转发处理中配置拦截器信息，对拦截器配置功能进行测试；

3.配置三种类型的拦截器（Http、Queue、Embed），在UaExpert中修改node的值，测试三种拦截器是否可以正常调用，并获取node信息。

心得总结

在开发ESB企业服务总线的过程中，自己的技术能力及意识形态等多方面都得到了很大提升，并且有了很多感悟，现在将我在本工作中的收获总结如下。

1.产品理解

云ESB企业服务总线是传统中间件技术与XML、Web服务等技术相互结合的产物，用于实现企业不同应用间消息和信息准确、高效、安全传递，消除应用之间的技术差异，让不同的应用服务协调运作，实现服务之间的通信与整合。ESB应用集成最佳实践是SOA/SOI面向服务集成，这里的服务可以是SOAP Web Service，也可以是RESTful Web Service，这两种服务通常都认为是标准的接入服务，可专门用于各异构系统的集成以及API服务治理。

2.产品价值

云ESB企业服务总线能够确保企业核心系统（财务、生产、OA、HR等）实现信息系统互联，满足集团信息共享需求，避免信息孤岛形成。云ESB组件的丰富性可以满足客户的绝大部分业务需求，可以帮助开发人员简化基础代码开发的工作量，降低开发难度，也减少了代码出错的几率。另一方面，基于AEAI ESB规范化的特点，开发人员在开发过程中可以参照标准，优化程序的设计结构，提高项目的交付质量。

3.产品特性

云ESB企业服务总线支持服务注册、应用集成，支持集成场景的配置化，通过SMC配置集成场景，满足推、拉、定时等集成方式，可以更加快速、更加便捷地实现业务系统间的集成，并支持邮件、短信等多种预警机制。

通过ESB能够进行服务API的管理，构建集成通道，从而打通上下游系统，支持Web服务和HTTP/Rest服务用户名/口令的身份认证机制，且支持原服务和代理服务之间身份信息的自动二次封装；支持Web服务、Rest服务通讯安全保障。同时提供多种日志级别以及可以动态调整的日志级别，具备系统性能与监控管理功能，实时监控系统运行性能状况，进行运行情况统计。
